محاسبه بهره تقویت کننده و پهنای باند ترانزیستوری در اورکد
محاسبه بهره تقویت کننده ترانزیستوری:
در مدار زیر تقویت کننده را بررسی ميکنيم CE . در این مدار نيز از در ورودی استفاده ميکنيم VSIN . ورودی را به نام VIN نامگذاری کنيد.تنظيمات مانند حالت قبل می باشد. در شکل زیر مدار را مشاهده می کنيد .

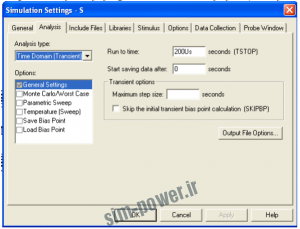

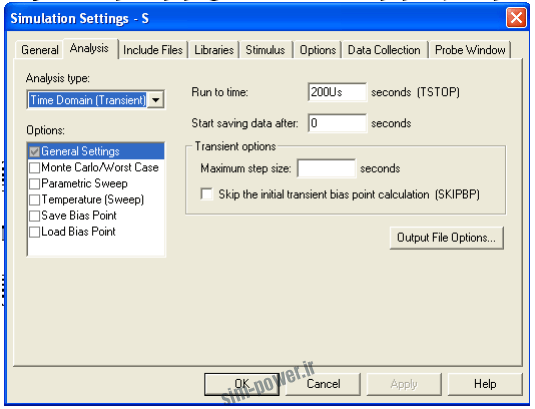

برای گذاری مانند شکل بالا می توانيد روی LABLE ( ) کليک کنيد و مورد نظر خود را انتخاب کنيد LABLE . بعد از اتمام مدار برای SIMULAT تحليل ترانزینت را انتخاب و مانند شکل ١٢-١ کامل کنيد .

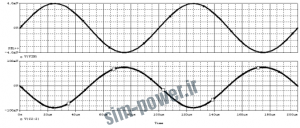

بعد از RUN کردن مدار شکل ١٢-٢ را مشاهده می کنيد . برای دیدن به طور همزمان به طریق زیر عمل کنيد VIN : از لبه PLOT گزینه ADD PLOT TO WINDOW را انتخاب کنيد بعد روی ( ) کليک کرده و را انتخاب کنيد VIN . با این کار ولتاژ ورودی به طور جداگانه در پنجره ای دیگر نشان داده ميشود .
محاسبه پهنای باند تقویت کننده ترانزیستوری :

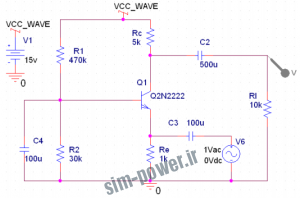

مدار زیر را رسم کنيد، در این مدار می خواهيم پهنای باند تقویت کننده CBرا بررسی کنيم .
برای این کار از تحليل AC SWEEPاستفاده می کنيم .
وارد شده و مقادیر را مانند زیر پر کنيد AC SWEEP . بعد از انجام مراحل بالا مدار را Run کنيد ،شکل موجی به صورت زیر می بينيد که پهنای باند تقویت کننده را نشان ميدهد .
