سیمولینک مبدل ac-dc-ac قیمت 80 تومان



سیمولینک مبدل ac-dc-ac قیمت 80 هزار تومان

بدون شک یکی از کاملترین پروژها در زمینه اینورتر و کانورتر در وب هست.

مشخصات محصول

ورودی ac:

25 کلیولت 60 هرتز و 10 مگاولت آمپر توان ظاهری

دارای pf 0.8 و قابلیت تنظیم

خروجی لینک DC:

680 ولت دی سی

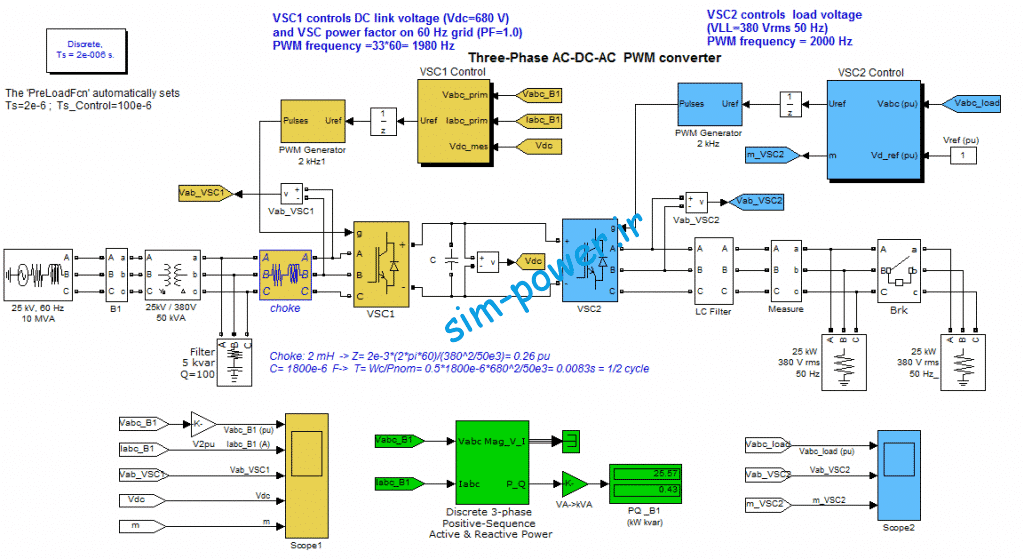

شمایی از صفحه اصلی شبیه سازی:

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

تصویری از کنترلر لینک ولتاژ DC بینا بینی:

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

تصویری از فیلتر LC خروجی:

تصویری از کنترلر ولتاژ AC خروجی:

هر دو مربوط به همون کنترلر هست:

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

تصویری از کانورتر به کار رفته در سیستم:

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

تصویری از اینورتر به کار رفته با مشاهده جزییات

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

محاسبات صورت گرفته به طور کامل در اینجا آمده است که میتوانید برخی را مشاهده کنید

برای اندازه گیری نیز از بلوک زیر استفاده کردیم:

برای بهتر دیدن تصاویر کلیک کنید بر روی آنها

مشاهده نتایج:

خروجی AC دوم را می توانید در شکل زیر ببینید:

برای بهتر دیدن تصاویر بر رویشان کلیک بفرمایید.

در شکل فوق اولین اسکوپ مربوط به خروجی بار دومین قبل از فیلتر و اعمال فیلتر است و سومین اسکوپ نمایشگر خطای حالت دائم سیستم است

ولتاژ لینک دی سی که باید همواره در اینگونه مبدل ها ثابت باشد نیز در شکل زیر قابل مشاهده است:

ودرنهایت می توانید خروجی جریان این مبدل را مشاهده نمایید:

بدون شک یکی از کاملترین پروژه های انجام شده در حوزه الکترونیک قدرت فقط 80 هزار تومان!!

توضیحات بیشتر

اینورتر یا مبدل DC به AC

مبدل DC به AC یا اینورتر دستگاه الکترونیکی می باشد که جریان مستقیم (AC) را به جریان متناوب (DC) تبدیل می کند. جریان DC تبدیل شده می توانند بر اساس نیاز در هر ولتاژ و فرکانسی باشد که بوسیله ترانسفورماتورهای مناسب و مدارها کنترل می شود. مبدل DC به ACها قطعات متحرک ندارند و در طیف گسترده ای از ابزارهای کاربردی می باشدفاده می شوند. مبدل DC به ACها معمولا برای تامین جریان DC از منابع AC مانند پانل های خورشیدی یا باتری مورد می باشدفاده قرار می گیرند. مبدل DC به AC نوسان ساز الکترونیکی قدرت بالا می باشد. دلیل این نام گذاری آن می باشد که این دستگاه عمل عکس مبدل برق DC به AC متداول را انجام می دهد. اينورتر يا درايو DC به دستگاهي گفته مي شود كه به كمك آن مي توان سرعت يك موتورDC سه فاز را كنترل كرد بدون آنكه قدرت و گشتاور موتور كاهش يابد. اينورترها در ظرفيتهای مختلف ساخته می شوند .
