قسمت 6+ بازسازی جریان فازهای موتور سوییچ رلوکتانس با هدف کاهش حسگر جریان





آموزش دوم بازسازی جریان فازهای موتور سوییچ رلوکتانس با هدف کاهش حسگر جریان

دوستان در این قسمت بازسازی جریان فازهای موتور سوییچ رلوکتانس با هدف کاهش حسگر جریان را بررسی مبکنیم خب سیسیتم این شبیه سازی رو ما اومدیم یه مقدار تغییرش دادیم.که این تغییر ونتیجه ران شده سیستم رو با توضیحات میتونید تو فیلم ببینید ودر قسمت های بعد با مثال های بیشتری این موضوع رو ادامه خواهیم داد.
شما رو به دیدن فیلم اموزشی این قسمت دعوت میکنم.

زمان 3:39 دقیقه

بازسازی جریان فازهای موتور سوییچ رلوکتانس با هدف کاهش حسگر جریان

خب سیسیتم این شبیه سازی رو ما اومدیم یه مقدار تغییرش دادیم.

C:\Users\Administrator\Desktop\New folder (2)\48.png

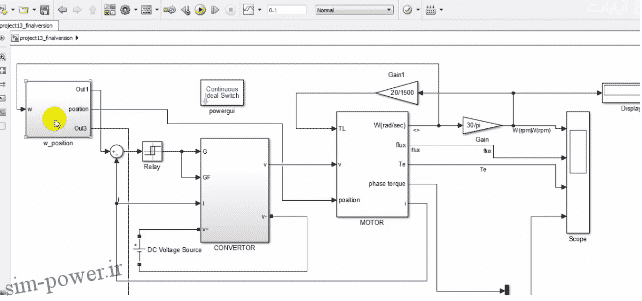

یکی این بلوکی اینجا ایجاد کردیم W یا امگا تو پوزیشن که قبلا هم بود و ما اومدیم بصورت یک بلوک اونو در آوردیم به این جهت که وجودش باعث میشه یه مقدار این سیم بندی ها و این سیم هایی که اینجا قرار دارن یه شکل و شمایل بهتری رو به خودش بگیره و اون شلوغی اولیه رو نداشته باشه.

C:\Users\Administrator\Desktop\New folder (2)\49.png

که امگا میاد توی این اینکور یک همون چیزی که قبلا بود و داخل یک گین میشه و بعد از اونکه داخل این گین شد،

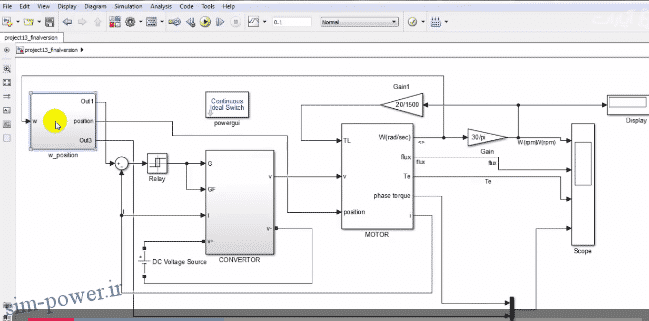

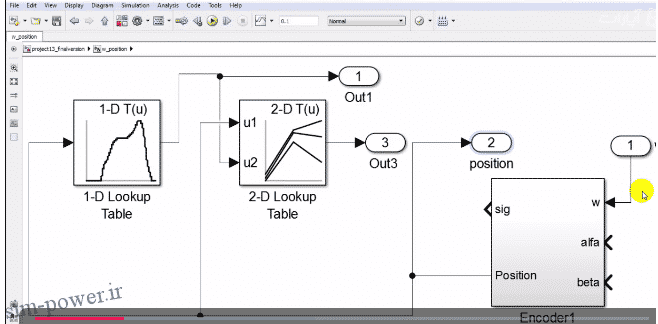

C:\Users\Administrator\Desktop\New folder (2)\50.png

C:\Users\Administrator\Desktop\New folder (2)\51.png

حالا گینشم هم مشخص هست که برابر 180 تقسیم بر P هست که میاد و امگا رو بر حسب RPM میگیره و به رادیان بر ثانیه تبدیلش میکنه و بعد میاد وارد یک بلوک PID میشه و واد مود میشه و خروجی اون به عنوان پوزیشن برای ما به وجود میاد و حالا یه سری خروجی های دیگه ای هم داشت.

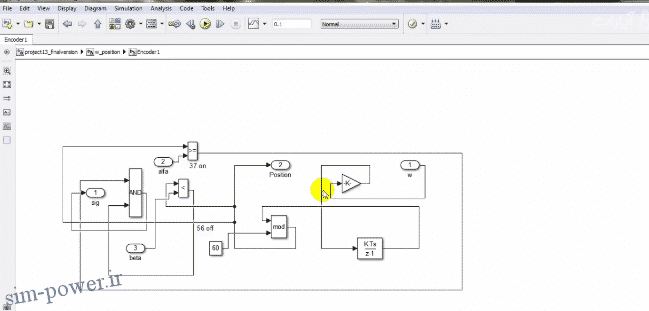

C:\Users\Administrator\Desktop\New folder (2)\52.png

که این خروجی ها فعلا تو این اینکودر به درد ما نمیخوره وبه همین جهت فقط از پوزیشنش استفاده میکنیم و همچنین این پوزیشن به عنوان یک ورودی دو تا لوک آپ تیبل هست که مشخصات سیستم ما رو میاد برای معین میکنه که اولین لوک آپ تیبل یک لوک آپ تیبل یک بعدی و یک ورودی هست.

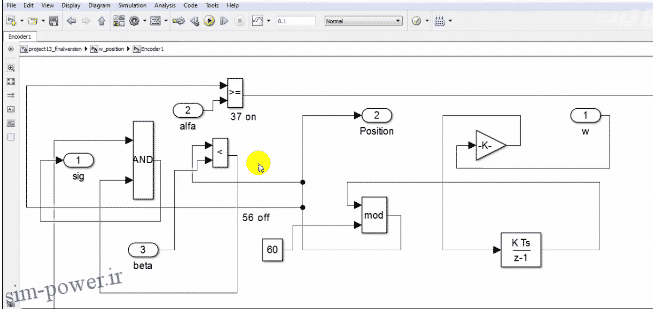

C:\Users\Administrator\Desktop\New folder (2)\53.png

و دومی دو ورودی داره که ورودی دوم اون خروجی لوک آپ تیبل اول هست و اینها در شبیه سازی قبلی ما هم وجود داشتند.

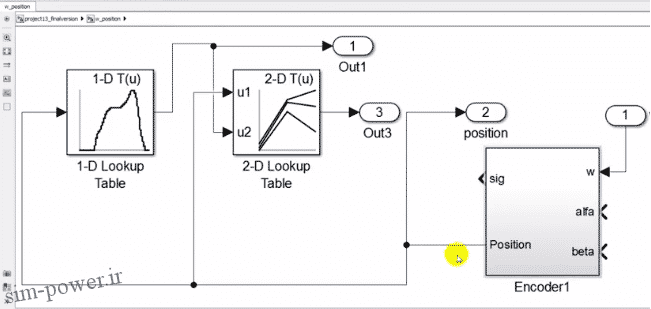

C:\Users\Administrator\Desktop\New folder (2)\54.png

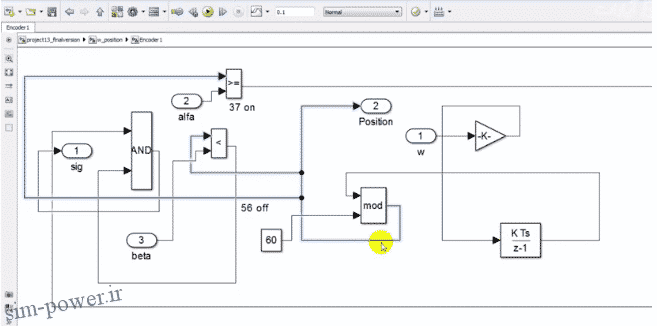

C:\Users\Administrator\Desktop\New folder (2)\55.png

و کار اصلی که ما اومدیم اینجا انجام دادیم کانورتور هست که ما اومدیم این کانورتور رو تک سنسورش کردیم چهار سنسوری که قرار داشت رو اومدیم به نحوی حذف کردیم و ترمینال هاش رو بستیم و با تک سنسور الان سیستم ما کار میکنه.

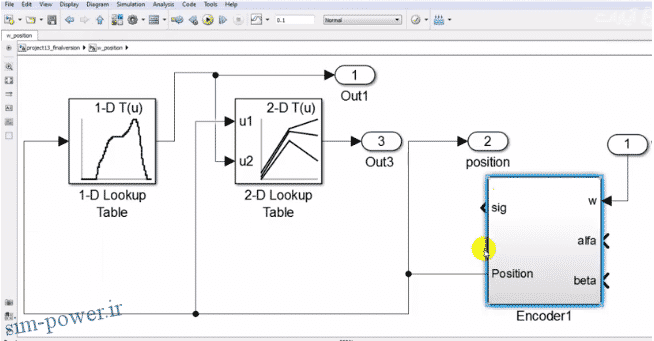

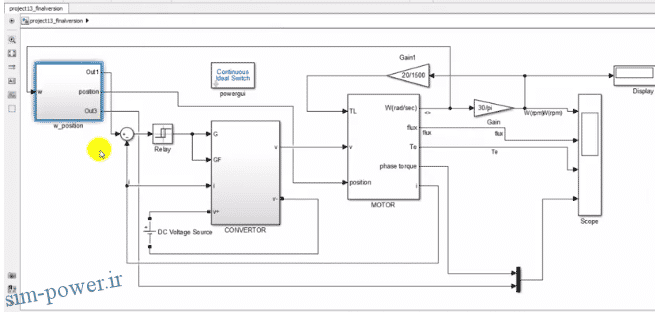

C:\Users\Administrator\Desktop\New folder (2)\56.png

C:\Users\Administrator\Desktop\New folder (2)\57.png

C:\Users\Administrator\Desktop\New folder (2)\58.png

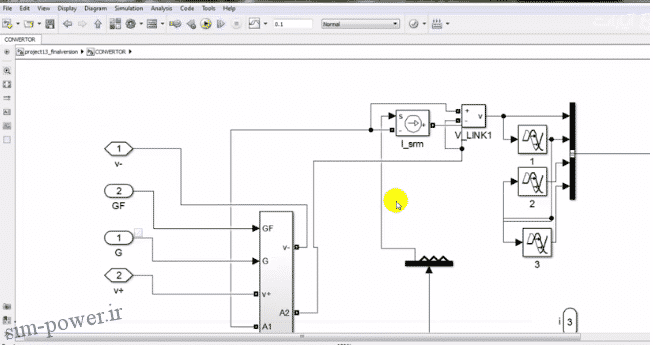

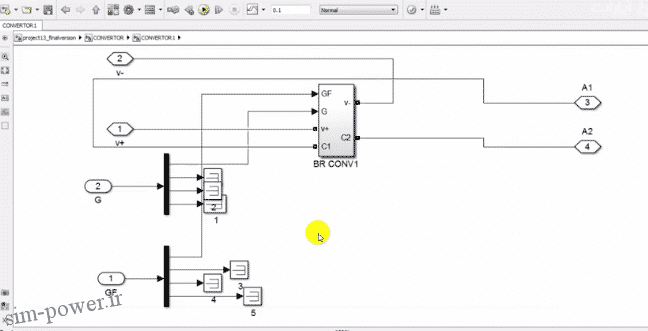

و برای جایگزین کردن اون سنسور ها راهی رو اندیشیدیم و اون راه این بود که یک سری تاخیر هایی رو اومدیم به این سنسور اولیه دادیم و با سه تا بلوک تاخیر اومدیم وشبیه سازی رو نتیجه گرفتیم و میشه حالا بیاییم و تک سنسوره ور با چهار سنسوره با هم دیگه مقایسه کنیم و نتایج رو در نهایت ببینیم .

C:\Users\Administrator\Desktop\New folder (2)\59.png

C:\Users\Administrator\Desktop\New folder (2)\60.png

که اگر شبیه سازی رو ران کنیم میبینیم .

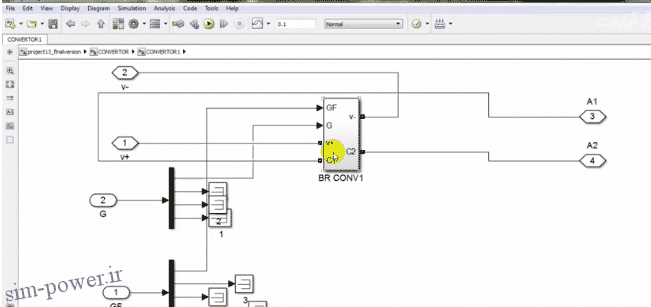

C:\Users\Administrator\Desktop\New folder (2)\61.png

C:\Users\Administrator\Desktop\New folder (2)\62.png

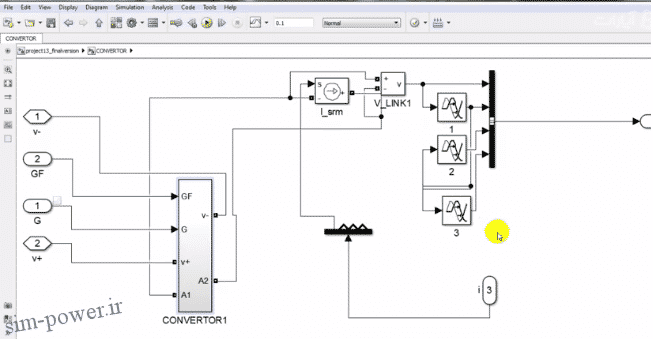

C:\Users\Administrator\Desktop\New folder (2)\63.png

C:\Users\Administrator\Desktop\New folder (2)\64.png

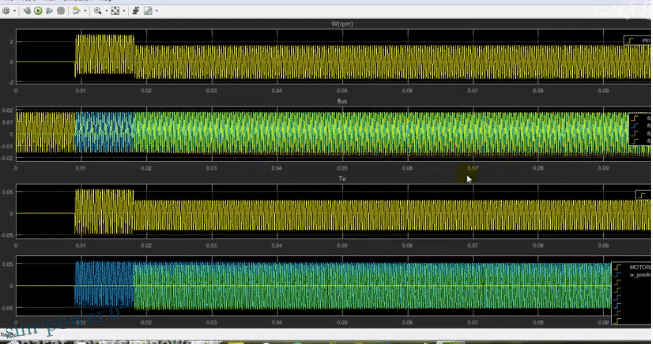

که شبیه سازی داره انجام میشه و مشکلی جهت ران شدن نداره و حالا اونو میشه دید و با خروجی های قبلی مقایسه کرد که امگا هست فلاکس هست و گشتاور و میزان جریان ماهست که خروجی های ما رو تشکیل میدن من اگر بیام روی اسکوب میبینید.

C:\Users\Administrator\Desktop\New folder (2)\65.png

که خروجی ها به چه نحوی تغییر کردن و مسلما با حالت تک سنسوره باهم دیگه متفاوت هستش.
