هادی اتصال زمین و هم پتانسیل کردن

هادی اتصال زمین و هم پتانسیل کردن

هادي اتصال زمین :

ماده 5 : جنس و سطح مقطع هادي اتصال زمین (اتصال بین الکترود زمین و نقطه
خنثی تاسیسات) به قرار زیر میباشد:
الف – هادي فولادي با روکش مسی با سطح مقطع حداقل 100 میلیمتر مربع فولاد.
ب – سیم مسی چند مفتوله با سطح مقطع حداقل 50 میلیمتر مربع (ازنوع افشان
نباشد)
ج – تسمه فولاد گالوانیزه به ابعاد حداقل 30*35 میلیمتر.
د – تسمه مسی با سطح مقطع حداقل 50 میلیمتر مربع و حداقل ضخامت 2 میلیمتر
میباشد.
تبصره 1- کلیه اتصالات مربوط به اتصال زمین،در انتهاي الکترود اتصال زمین باید
با لحیم سخت (جوش اکسیژن) انجام گیرد و در انتهاي دیگر آن (محل اتصال به نقطه
خنثی تابلو) اتصال باید با پیچ و مهرههایی از جنس خود هادي و یا از جنس برنز انجام
شود. اتصالات باید در مقابل خوردگی و زنگ زدگی کاملاً مقاوم و مصون بوده و قطر
پیچ و مهرهها نباید از 10 میلیمترکمتر باشد.

تبصره 2- هادي اتصال زمین در صورتی که از نظر مکانیکی حفاظت نشده باشد
باید قابل رویت بوده و در برابر عوامل مکانیکی احتمالی و مواد شیمیایی محافظت
گردد براي محافظت این هادي نباید از لولههاي فلزي استفاده نمود و حتی المقدور
سعی شود هادي در طولهاي زیاد در مقابل اجسام حجیم فلزي قرار نگیرد.
تبصره 3- در مسیر هادي اتصال زمین در نقطه اي مناسب لازم است یک محل اتصال
پیچی که در مواقع انجام اندازهگیري مقاومت زمین باز خواهد شد پیشبینی گردد این
نقطه ممکن است همان نقطه وصل هادي اتصال زمین به نقطه خنثی تاسیسات باشد.

ابعاد هاديهاي حفاظتی و خنثی :
ماده 6: جهت ارتباط بدنههاي لوازم و تجهیزات به نقطه خنثی بایـد حـداقل از هـادي
مسی طبق جدول حداقل سطح مقطع هادي حفاظتی استفاده شود.

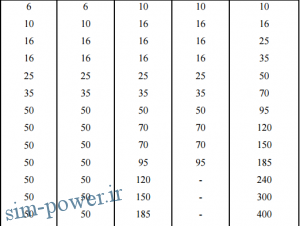

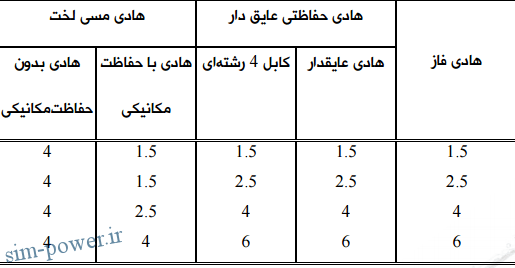

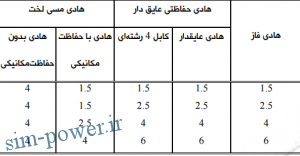

جدول حداقل سطح مقطع هادي حفاظتی

تبصره 1 – هادي مسی لخت (مربوط به جدول سطح مقطع هادي حفاظتی) نباید در
طول مسیر خود تا محل اتصال با هادي خنثی با زمین تماس الکتریکی داشته باشد
مقصود از زمینکلیه هاديهاي بیگانه اجزاء ساختمان (کف، دیوار و سقف) و غیره
میباشد.
تبصره 2 – استفاده از هادي آلومینیومی به عنوان هادي حفاظتی ممنوع میباشد.

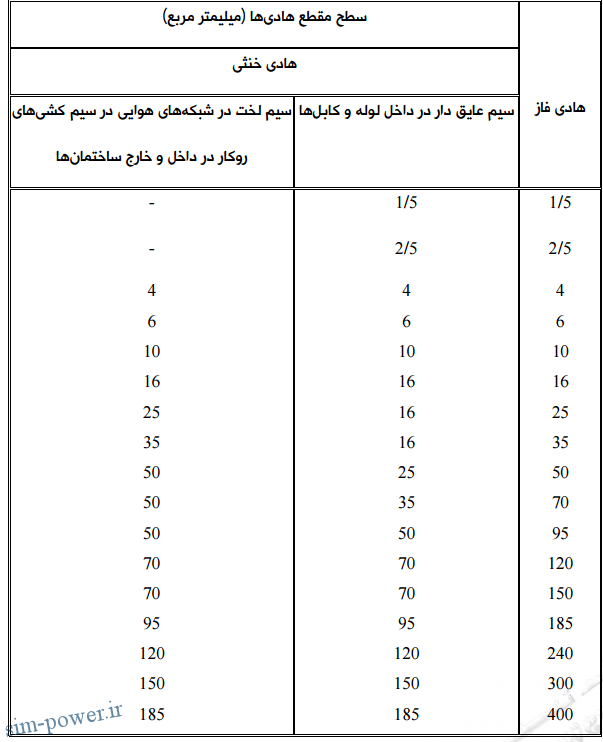

ماده 7: هادي خنثی: سطح مقطعهاي خنثی درمقایسه با هادي فاز باید مطابق جدول
حداقل سطح مقطع هادي خنثی زیر باشد:

هم پتانسیل کردن :
ماده 8: درهر کارگاه یا محیط کار(که ممکن است قسمتی از یک ساختمان را اشغال
کرده باشد) یک هادي هم بندي باید کلیه قسمتهاي هادي بیگانه و هاديهاي حفاظتی
را از نظر الکتریکی به شرح زیر به یکدیگر وصل نماید.
– هادي حفاظتی اصلی
– هادي اتصال زمین
– لولههاي اصلی آب
– لولههاي اصلی گاز
– لولههاي اصلی حرارت مرکزي
– لولههاي اصلی فاضلاب
– قسمتهاي فلزي ساختمان (ستونها، خرپاهاي اصلی، در و پنجرهها در صورتی که از
طریق اجزاي فلزي ساختمانی به اسکلت فلزي وصل نشده باشد.)
– میزهاي فلزي که به صورت ثابت نصب شده باشند.

– میزهاي فلزي متحرك (با هادي قابل انعطاف و گیره مخصوص اتصال زمین موقت).
ماده 9: سطح مقطع هادي هم بندي براي هم پتانسیل کردن باید با مقررات مربوط
به هادي حفاظتی (جدول حداقل سطح مقطع هادي حفاظتی) مطابقت داشته و
مخصوصاً هدایت الکتریکی آن باید با نظیر هادي حفاظتی اصلی تاسیسات برابر بوده و
سطح مقطع آن در مواردي که حفاظت مکانیکی نداشته باشد از 6 میلیمتر مربع کمتر
نباشد لذا انتخاب سطح مقطع این هادي مقدار بیش از 25 میلیمتر مربع در مواردي که
جنس آن از مس بوده و یا با هدایت الکتریکی معادل وقتی که جنس آن از مس نباشد
ضروري نخواهد بود
