روش های اجرای سیستم ارت

روش های اجرای سیستم ارت و روش اجرای عمقی

به منظور ایمنی افرادي که با تجهیزات برقی سروکار دارند تمهیداتی را در نظر می
گیرند، از جمله آن اجراي سیستم ارتینگ می باشد که این روش خود داراي انواع متفاوت
با شرایط متفاوتی بوده که در این فصل به آن می پردازیم.

روشهاي اجراي ارت :
بطور کلی جهت اجراي ارت و سیستم حفاظتی دو روش کلی وجود دارد که در ذیل
ضمن بیان آنها ، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجراي هر یک
بیان میگردد.
1ـ روش عمقی :
در این روش که یک روش معمول می باشد از چاه براي اجراي ارت استفاده می شود.

2- روش سطحی:
در این روش سیستم ارت در سطح زمین (براي مناطقی که امکان حفاري عمیق در آنها
وجود ندارد) و یا در عمق حدود 80 سانتیمتر اجرا می گردد.

شرایط استفاده از روش سطحی :
در مکانهایی که :
– فضاي لازم و امکان حفاري وجود داشته باشد .
– ارتفاع از سطح دریا پائین باشد مانند شهرهاي شمالی و جنوبی کشور .
– پستی و بلندي محوطه کم باشد .

با توجه به مزایاي روش سطحی اجراي ارت به این روش ارجعیت دارد .

اجراي ارت به روش عمقی :
الف ـ انتخاب محل چاه ارت :
چاه ارت را باید در جاهایی که پایینترین سطح را داشته و احتمال دسترسی به
رطوبت حتیالامکان در عمق کمتري وجود داشته باشد و یا در نقاطی که بیشتر در
معرض رطوبت و آب قرار دارند مانند زمینهاي چمن ، باغچهها و فضاهاي سبز حفر
نمود.

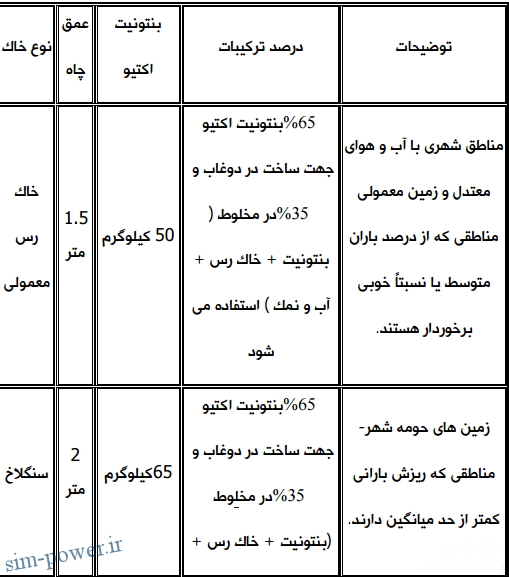

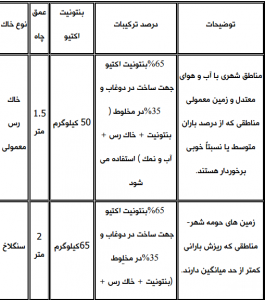

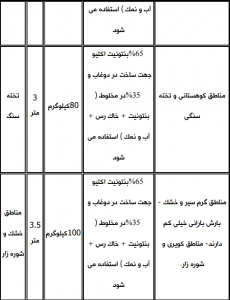

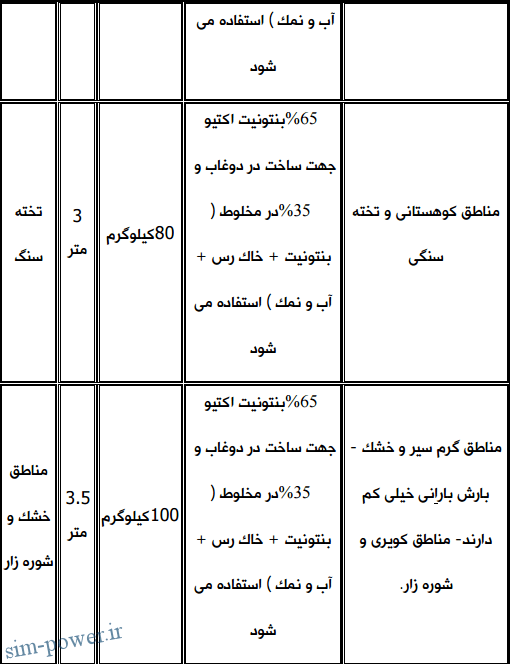

ب- عمق چاه :
با توجه به مقاومت مخصوص زمین ، عمق چاه از حداقل 1.5 متر تا 3.5 متر و قطر
آن حدودا 70 سانتیمتر می تواند باشد. در زمین هایی که با توجه به نوع خاك داراي
مقاومت مخصوص کمتري هستند مانند خاکهاي کشاورزي و رسی عمق مورد نیاز براي
حفاري کمتر بوده و در زمینهاي شنی و سنگلاخی که داراي مقاومت مخصوص بالاتري
هستند نیاز به حفر چاه با عمق بیشتر می باشد. براي اندازه گیري مقاومت مخصوص
خاك از دستگاههاي خاص استفاده می گردد. در صورتی که تا عمق 1.5 متر به رطوبت
نرسیدیم و احتمال بدهیم در عمق بیشتر از 2.5 متر به رطوبت نخواهیم رسید نیازي
نیست چاه را بیشتر از 2.5 متر حفر کنیم .

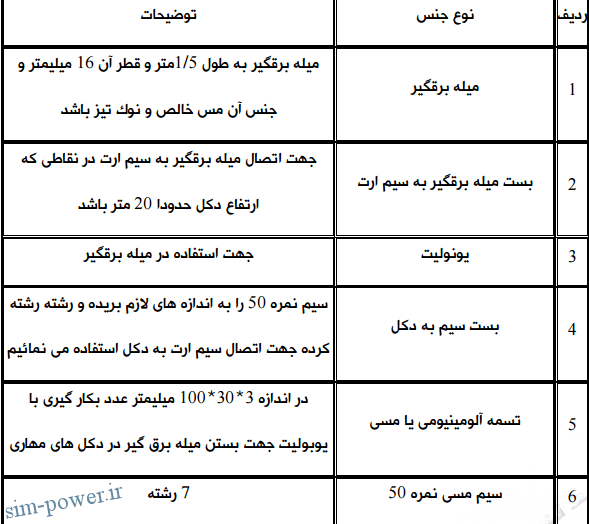

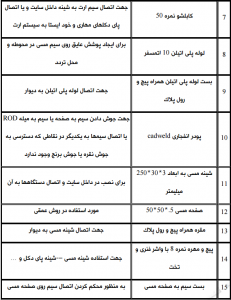

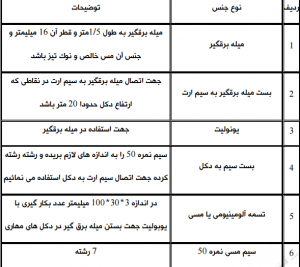

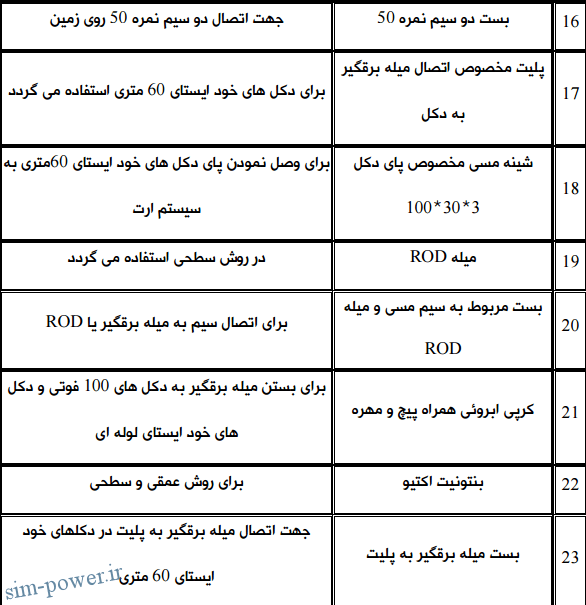

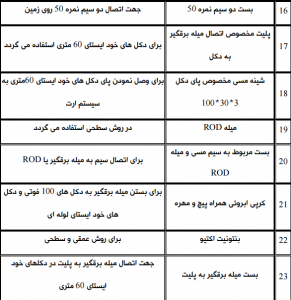

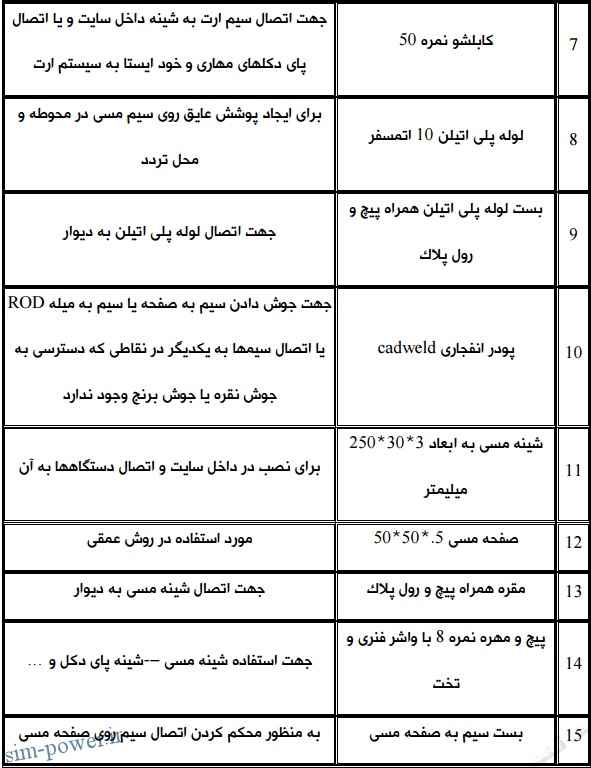

ج ـ مصالح مورد نیاز:
مصالح مورد نیاز و مشخصات آن براي اجـراي چـاه ارت (روش عمقـی ) و Rod کـوبی در
جدول زیر آمده است:

* صفحه مسی به ابعاد 40*40*0.5 سانتیمترمکعب براي مناطق شمالی کشور و
50*50*0.5 سانتیمترمکعب براي مناطق نیمه خشک مانند تهران و 70*70*0.5

سانتیمترمکعب براي مناطق کویري استفاده شده و محصول کارخانه مس شهید
باهنرمی باشد و از صفحه مسی با ضخامت 3 یا 4 میلیمتر نیز می توان استفاده نمود.
د – اتصال سیم به صفحه مسی
اتصال سیم به صفحه مسی بسیار مهم می باشد و هرگز و در هیچ شرایطی نباید
این اتصال تنها با استفاده از بست ، دوختن سیم به صفحه و یا … برقرار گرددبلکه
حتما باید سیم به صفحه جوش داده شود و براي استحکام بیشتر با استفاده از 2 عدد
بست سیم به صفحه ( ردیف 15 جدول مصالح مورد نیاز ) بسته شده و محکم
گردد.براي جوش دادن قطعات مسی به یکدیگر از جوش برنج یا نقره استفاده شود و
در صورت عدم دسترسی به این نوع جوش از جوش (Cadweld) استفاده گردد .
