تحليل ترانزینت ( Transint ) در اورکد:
منبع پالس در ORCAD به صورت زیر می باشد که آن را بررسی ميکنيم. برای آوردن این منبع ميتوانيد در کادر VPULSE ) Part Place ) را تایپ کنيد.
V1 -1: مقدار مينيمم ولتاژ پالس را مشخص ميکند.
V2 – 2: مقدار ماکزیمم ولتاژ پالس را مشخص ميکند.
TD – 3 : مدت زمانی است که طول ميکشد که پالس به سمت بالا شروع به حرکت کند.
TR -4 : مدت زمانی را مشخص ميکند که V1 به V2 ميرسد.
TF -5 : مدت زمانی را مشخص ميکند که V2 به V١ ميرسد.
PW -6: پهنای پالس را مشخص ميکند. PER-7: مشخص ميکند که شکل کامل در چه مدت زمانی رخ رهد. با مدار شکل زیر موارد بالا را بررسی ميکنيم
برای دیدن شکل موج باید خروجی را نامگذاری کنيم ،برای این کار روی نماد (

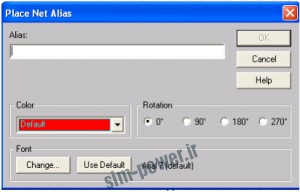

) کليک می کنيم و در پنجره ای که به صورت مقابل باز ميشود در Alias نام خروجی یا گره مورد نظر را می نویسيم. بعد از کامل کردن مدار نوبت به Simulat کردن آن می رسد.
روی (
) کليک کنيد و برای Simulat نامی انتخاب کنيد و OK کنيد تا پنجره زیر باز شود.

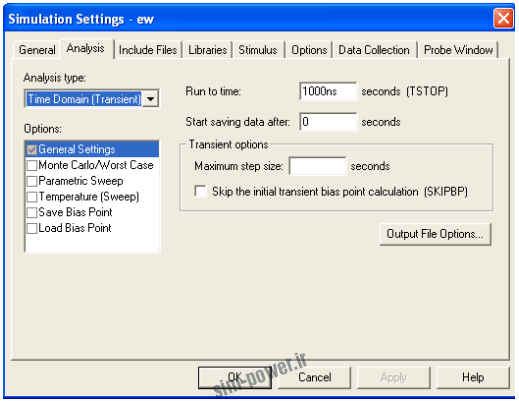

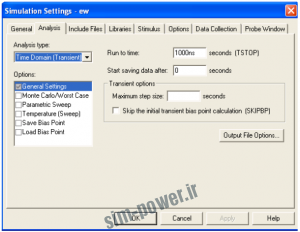

در قسمت Analysis type تحليل Time Domain را انتخاب کنيد. در قسمت Run to time ميتوانيد زمانی را مشخص کنيد که می خواهيد تا آن زمان شکل پالس را ببينيد. ( در این مثال 30ms) Ok کنيد و روی صفحه شماتيک بعد از مقدار دهی به منبع پالس دکمه (

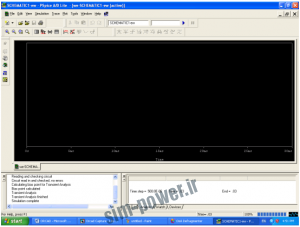

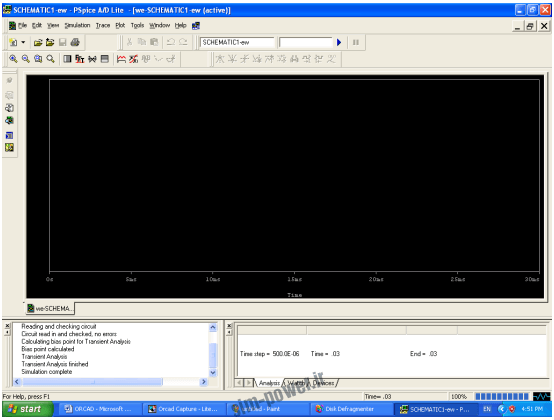

) را فشار دهيد تا پنجره شکل زیرباز شود.
برای دیدن Vout روی Add Trace (
) کليک کنيد تا پنجره زیر باز شود.

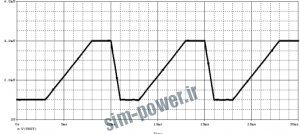

در قسمت …Simulation output گزینه [V[VOUT را انتخاب کرده و OK کنيد تا شکل موج خروجی به صورت زیر نمایش یابد.
