برنامه مدار شبیه ساز آسانسور برنامه موجود شامل چند بخش مي‌باشد: • مقداردهي اوليه متغيرها و پيكربندي پورت‌ها و سخت افزار. • اسكن صفحه كليد و ذخيره شماره طبقات درخواست شده. همچنين نمايش شماره طبقه درخواست شده. • زير برنامه اصلي يا Main. • زير برنامه باز و بسته شدن درب‌ها. • زير برنامه […]

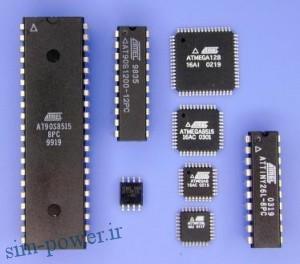

قسمت نرم‌افزار و برنامه نويسي ميكروكنترولر مختصري راجع به آي‌سي درايور ULN2003A : اين آي به منظور تامين جريان مورد نياز براي موتورهاي پله‌اي به كار برده مي‌شود. مشخصات اين آي سي: o هفت ترانزيستور دارينگتون در هر پكيج o جريان خروجي هر درايور 500mA (جريان پيك 600mA) o ولتاژ خروجي تا حد 50 […]

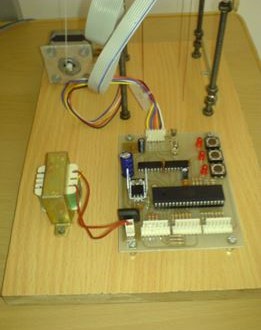

مدارات موتور و معرفی اسنپ موتورها • موتور و مدارات مربوط به آن: در اين پروژه از استپ موتور بعنوان تامين گننده گشتاور لازم براي جابجا كردن آسانسور استفاده شده است. همچنين بدليل استفاده از استپ موتور با قطع نكردن جريان موتور در حالت ايستادن ميتوان از آن به عنوان ترمز استفاده كرد. استپ موتورها […]
منبع تغذيه و مدارات تثبيت كننده ولتاژ منبع تغذيه از قسمت‌هاي زير تشكيل شده است: – ترانسفورماتور كاهنده – پل ديودها – فيوز – خازن‌هاي صافي – خازن‌هاي ظرفيت پائين به منظور حذف نويز – رگولاتور يا تثبيت كننده‌هاي ولتاژ ترانسفورماتور چیست؟ ترانسفورماتور وظيفه كاهش ولتاژ خط 220V.AC 50Hz برق شهر را به ولتاژ پائين […]

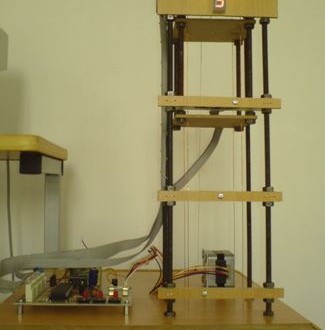

بخش مکانیکی و سخت افزاری شبیه ساز آسانسور قسمت‌هاي مكانيكي : پياده‌سازي اين بخش با توجه به محدوديت قطعات و همچنين بالا بودن هزينه‌ها كمي مشكل ايجاد مي‌كند و دردسر ساز است. طراحي بخش متحرك آسانسور كه بتواند بدون حركت افقي خاصي كه ايجاد مشكل كند، كار خود را انجام دهد. و يا اينكه […]
مقدمه ای بر پروژه شبیه ساز آسانسور هدف از اين مدار شبيه‌سازي يك آسانسور مبتني بر سيستم ميكروكنترولري است و مدلي كوچك براي طراحي يك آسانسور مي‌باشد. اين آسانسور داراي 4 طبقه است كه در داخل آسانسور كليدهاي 1-4 براي انتخاب طبقه مورد نظر وجود دارد. در بيرون آسانسور و جلو درب‌ها كليدي نيز […]
