ابتدا میتوانید یک ویدیو هشت دقیقه ای را درباره این مطلب ببینید.
میخواهم مکانیزم یک را توضیح بدهم ابتدا اگر بخواهیم DSVM را پیادهسازی کنیم و به طور عملی آن را ببینیم نیاز هست که آن را به یک ماتریکسکانورتر یا به یک نوعی به اینورتر بیاییم متصل کنیم و نحوهی عملکرد DSVM را ببینیم.

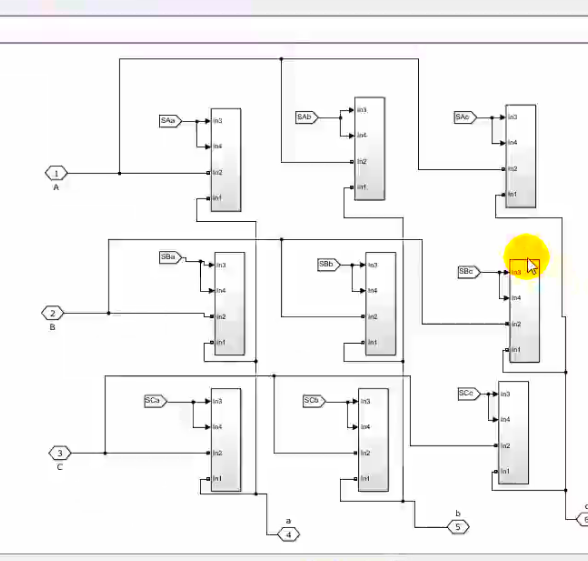

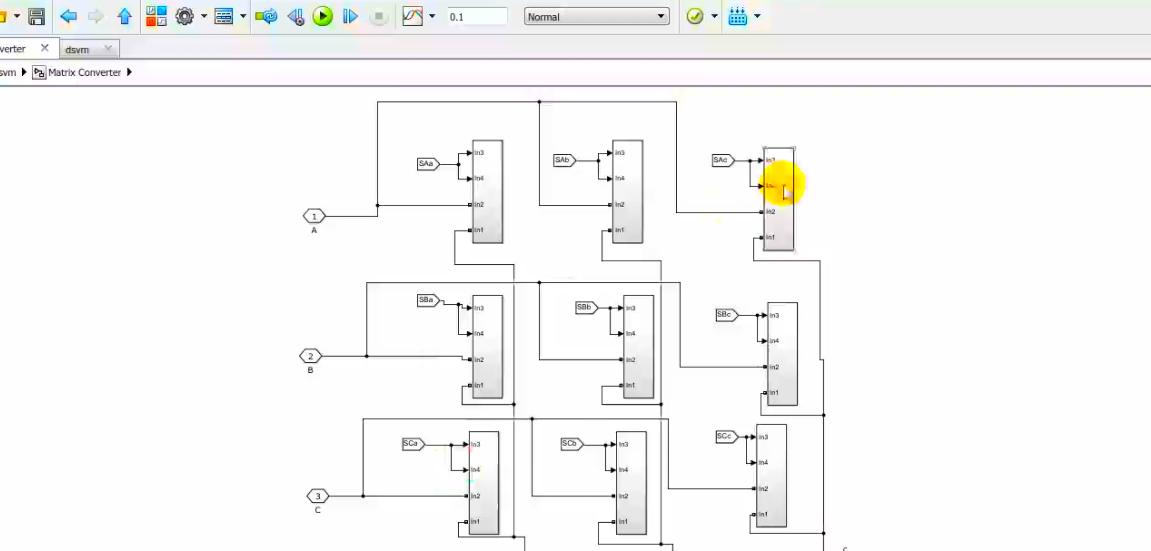

بنده برای چک کردن عملکرد DSVM آن را به یک ماتریکسکانورتر متصل کردهام که خودش از نه عدد سوییچ تشکیل شده است.

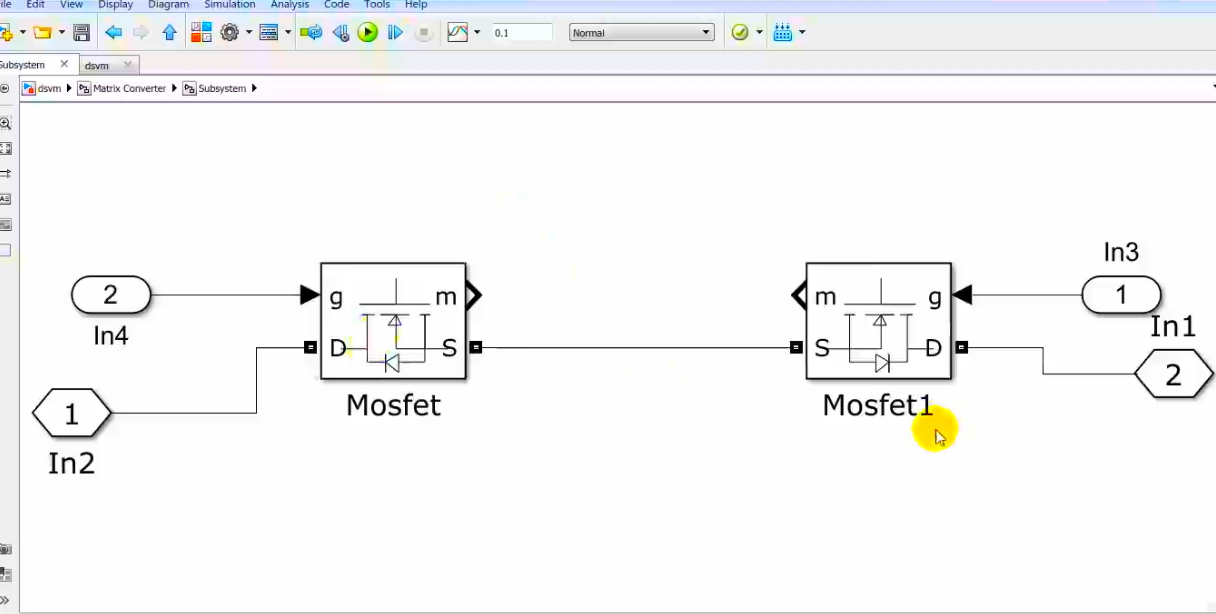

هر کدام از این سوییچها از دو عدد موسفِت تشکیل شدهاند که دو به دو با همدیگر متصل هستند
و در نهایت هجده عدد سوییچ را تشکیل میدهند به صورت بک تو بک. الآن میشد از یک اینورتر هم استفاده کرد ولی فرقی نداره و من میخواستم یک سیستم ACبه AC تولید کنم.

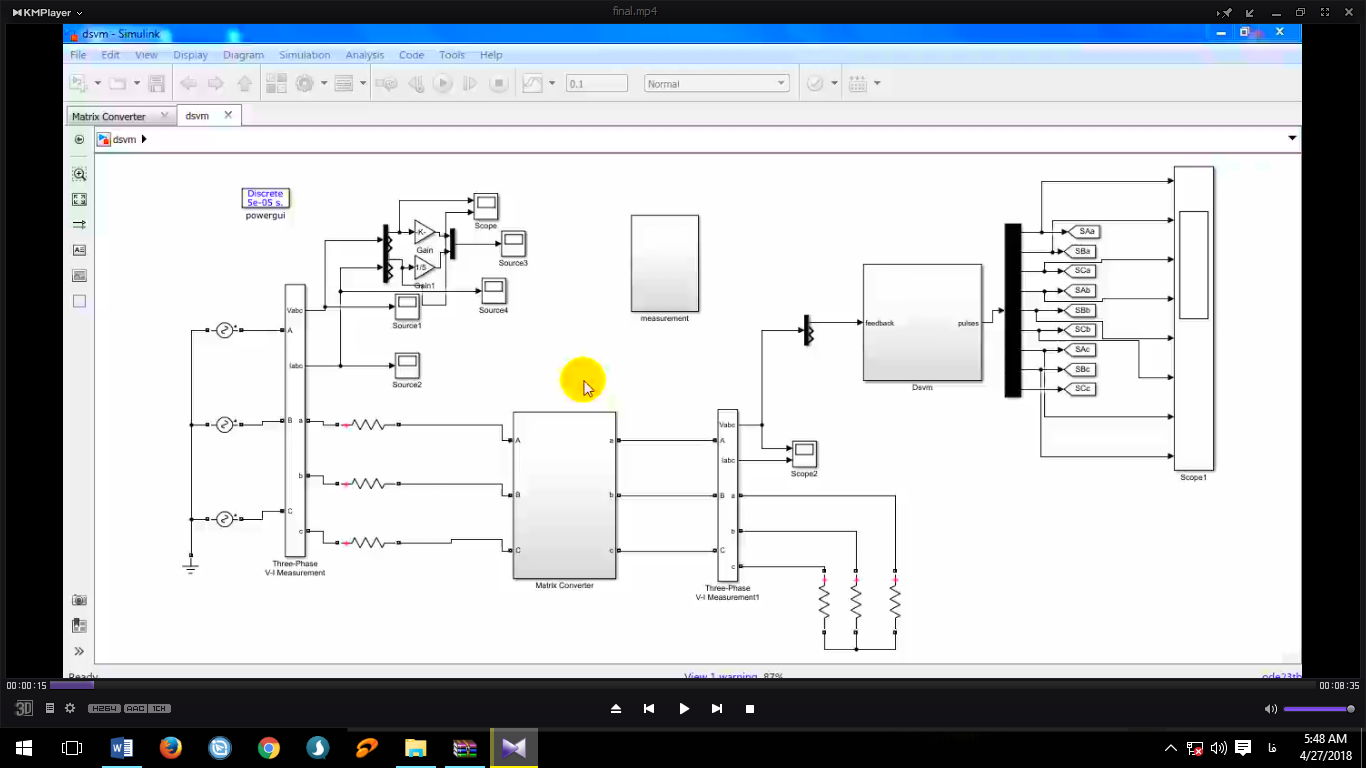

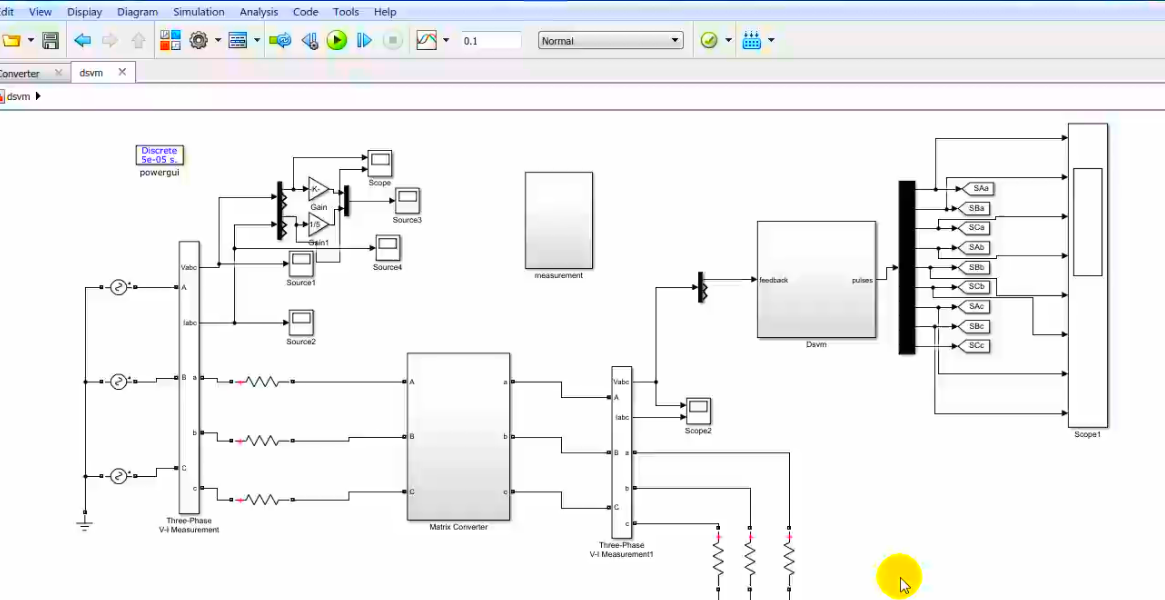

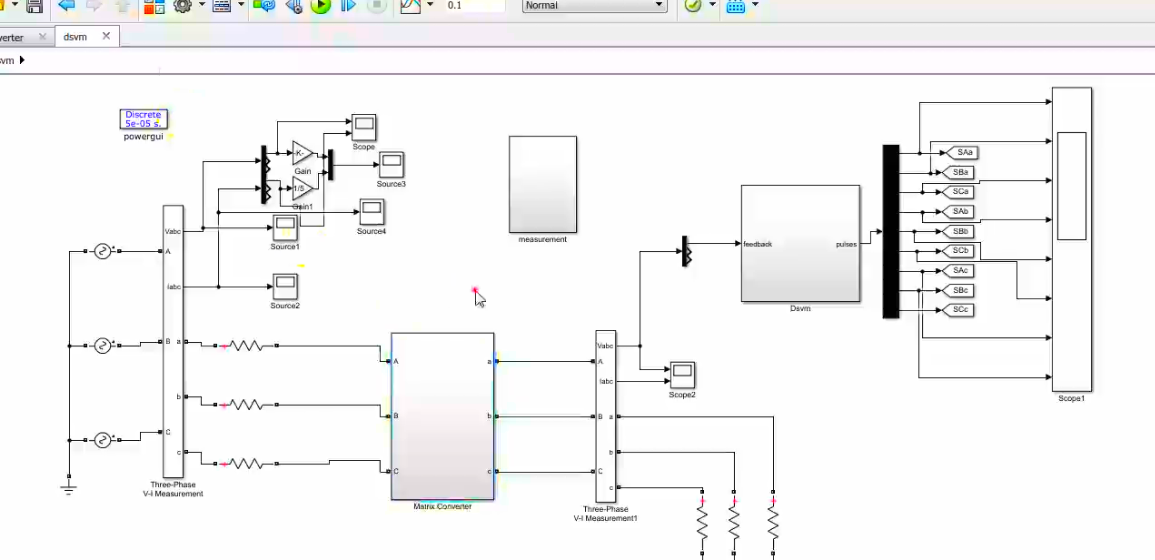

در قسمت اول ما سه عدد منبع 380 ولت 60 هرتز را داریم که در نهایت هر کدام از اینها به صورت 380 ولت به هرتز متصل شدهاند که در این قست میبینیم که به صورت اتصال ستاره و بعد از آن به یک ویژرمنت متصل شده سیستم که برای ما اندازهگیریها را انجام میدهد و به صورت کیلوولت برای ما خروجیها را نمایش میدهد و در نهایت با یک مقاومت به صورت سری متصل میشود به ماتریکسکانورتری که در ابتدا دیدیم.
هر کدام از این ماتریکسکانورترها
متصل شده به یک سر پالسهایی که از خروجی DSVM برای ما تولید می شود
و من فیتبک را برای DSVM از خروجی ولتاژ گرفتم و وارد DSVM کردم.

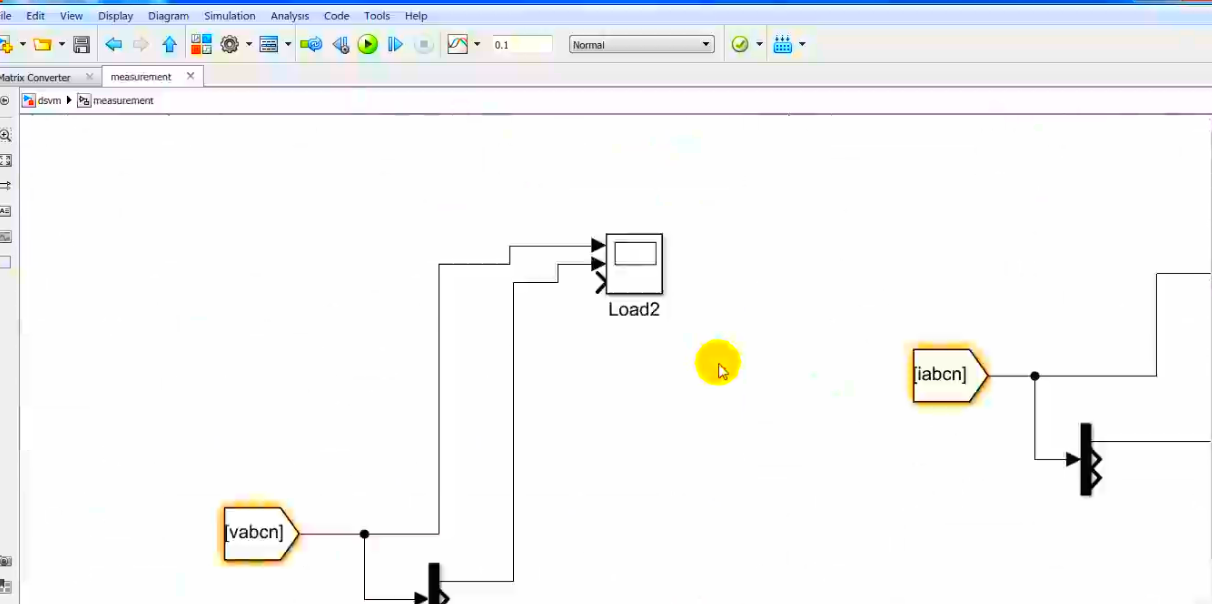

بلوک دیگری که در اینجا هست، بلوک اندازه گیر ما هست
که میتواند یک سری اندازهگیریها را برای ما انجام دهد و در نهایت یک بار محلی یا Local اینجا قرار داده شده است که سه عدد مقاومت یکسان هست البته میشود مقاومتها را ناهمسان هم گرفت تا بتوان بررسی دقیقتری کرد روی حالت نامتعادل یک بار که اینجا مد نظر ما نیست
و اصل کار مکانیسم عملکرد DSVM هست که در ادامه توضیح خواهم داد
که به چه نحوی است. در DSVM همانطور که میدانید اختلافی که با SPM دارد

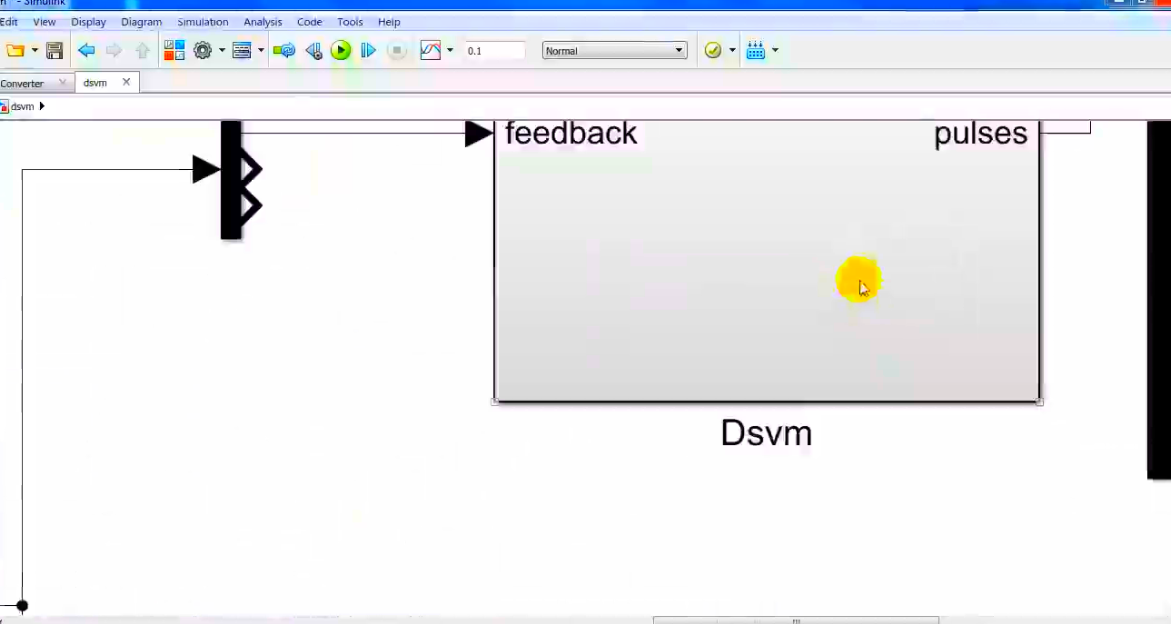

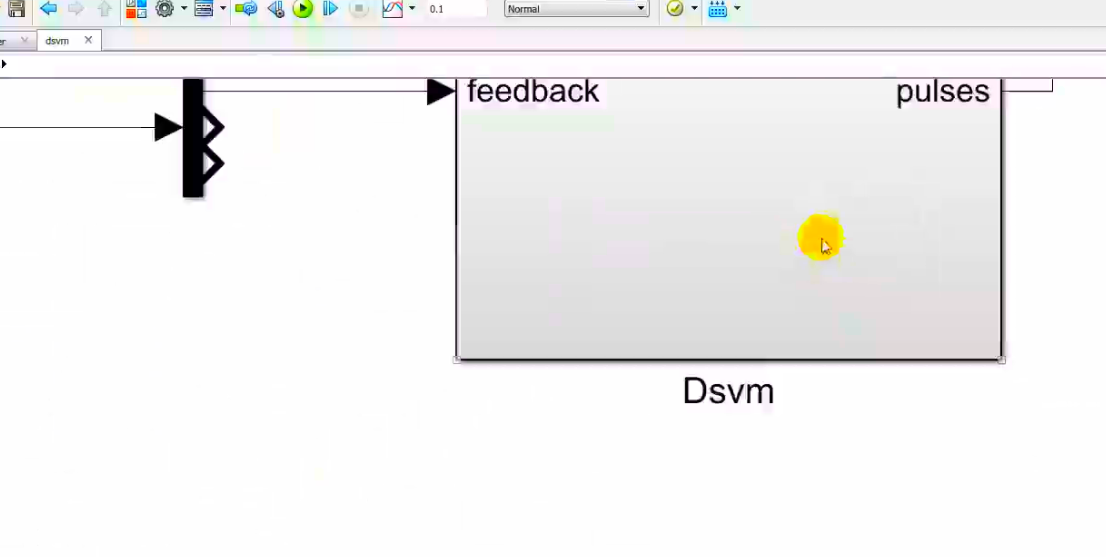

این هست که تعداد پالسهایی که قرار هست تولید شود مقداری کمتر و منطقیتر هست و طبعاً فرکانس یک سوییچزنی پایینتری را نیاز دارد که سینوسی خالص را ایجاد کند و به نحوی میشود گفت بهینهتر است نسبت به SPM ولی خوب معایبی دارد که در اینجا به آنها نمیپردازم. این فیدبک وارد این قسمت ورودی DSVM ما میشود باید به صورت این فیدبک

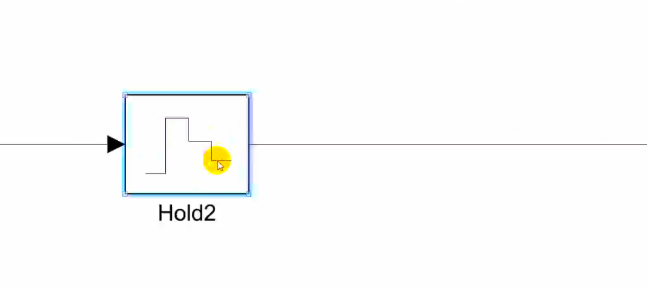

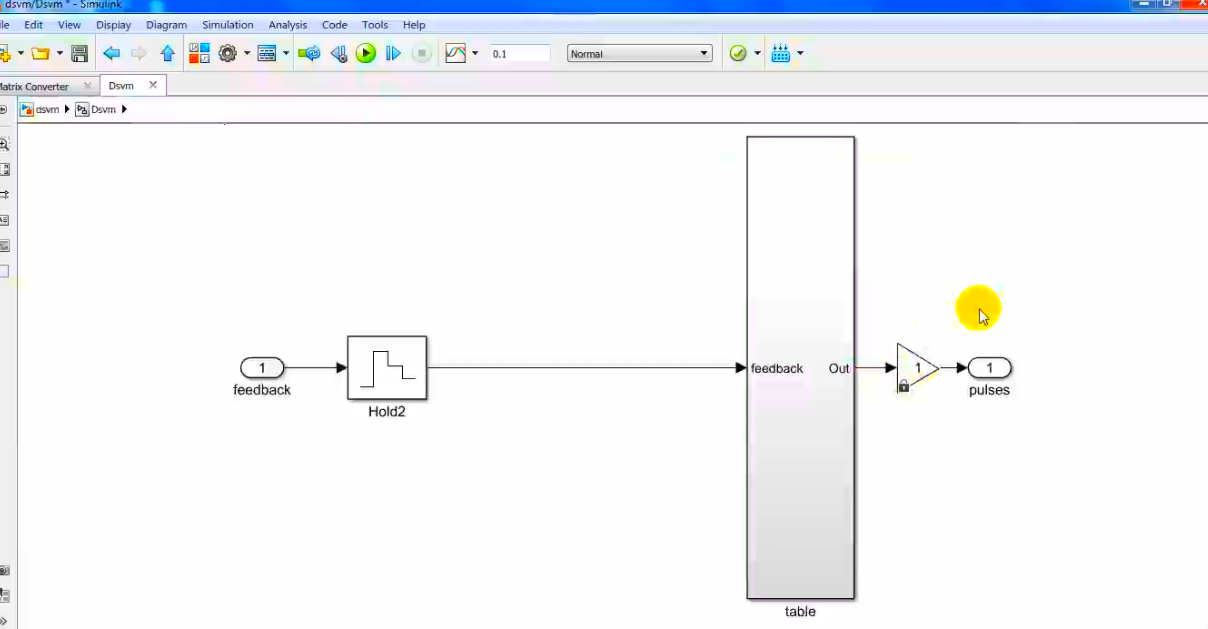

چون ابتدا به ساکن به صورت پنتینیوس هست باید به صورت دیسکریت شود و از حالت زمانپیوسته تبدیل شود به یک گسست زمان که این بولک HOLD این کار را برای ما انجام میدهد

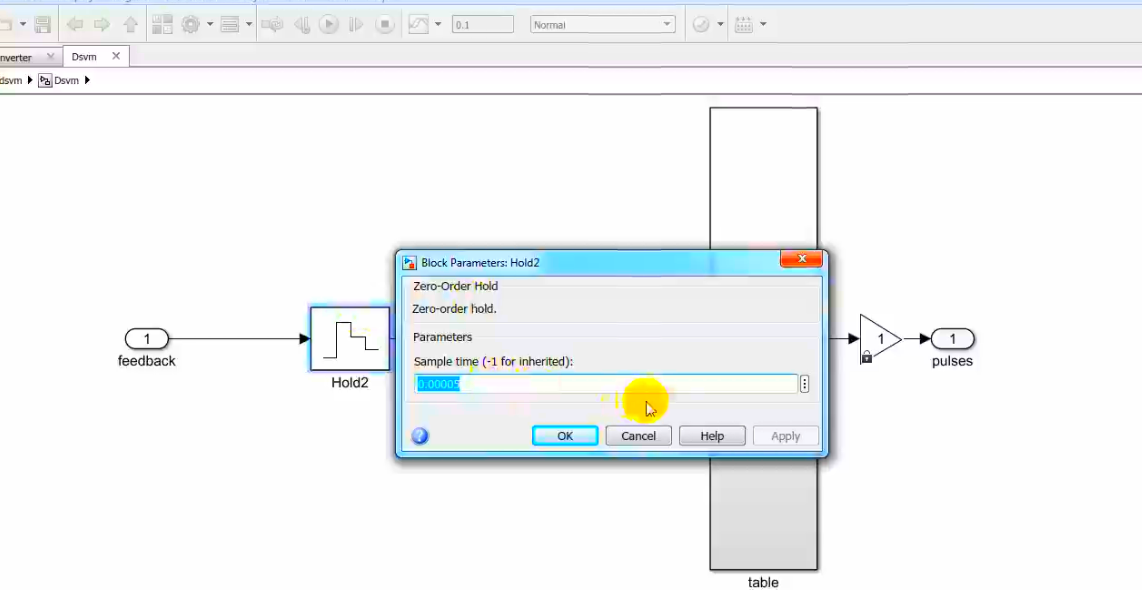

که دلیلش هم مشخص است زمانیکه ما صحبت از سوییچزنی میکنیم بین هر کدام اینها نیاز داریم که یک حالت ناپیوسته زمان را داشته باشیم. پس نیاز هست که ابتدا به صورت دیسکریت کار را پیش ببریم. فرکانس سوییچزنی را فرکانس را من 5 ضربدر 10 به توان 5- گرفتم که تقریباً 20 کیلو هرتز حدوداً میشود و عددی هست که Norm برای این کار هست

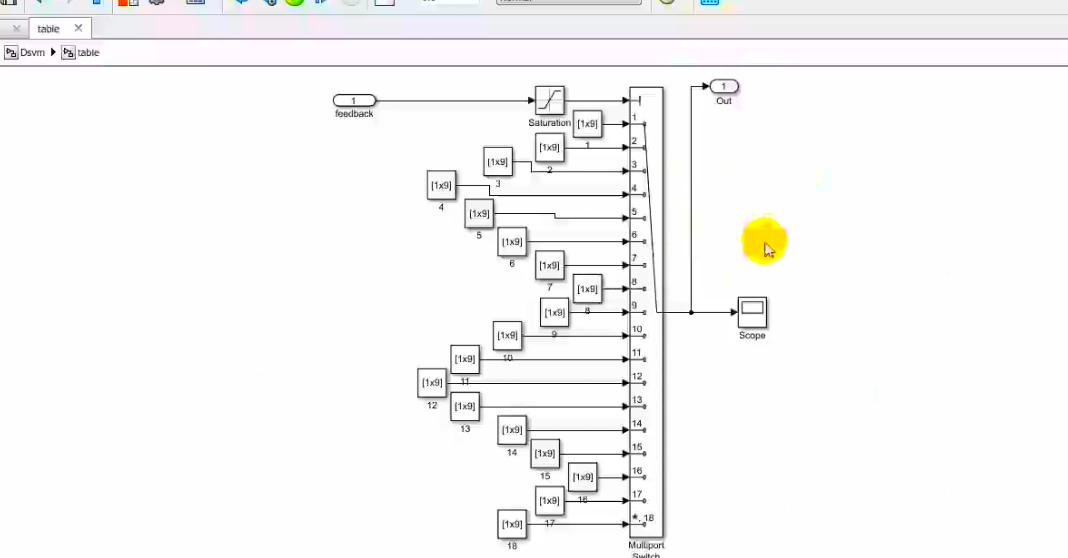

و قسمت آخری که میخواهم توضیح بدهم مربوط میشود به خودِ این سیستم که از 18 عدد حالت تشکیل شده است
ما هر دو حالت دو بردار را در این قسمت 36تایی،

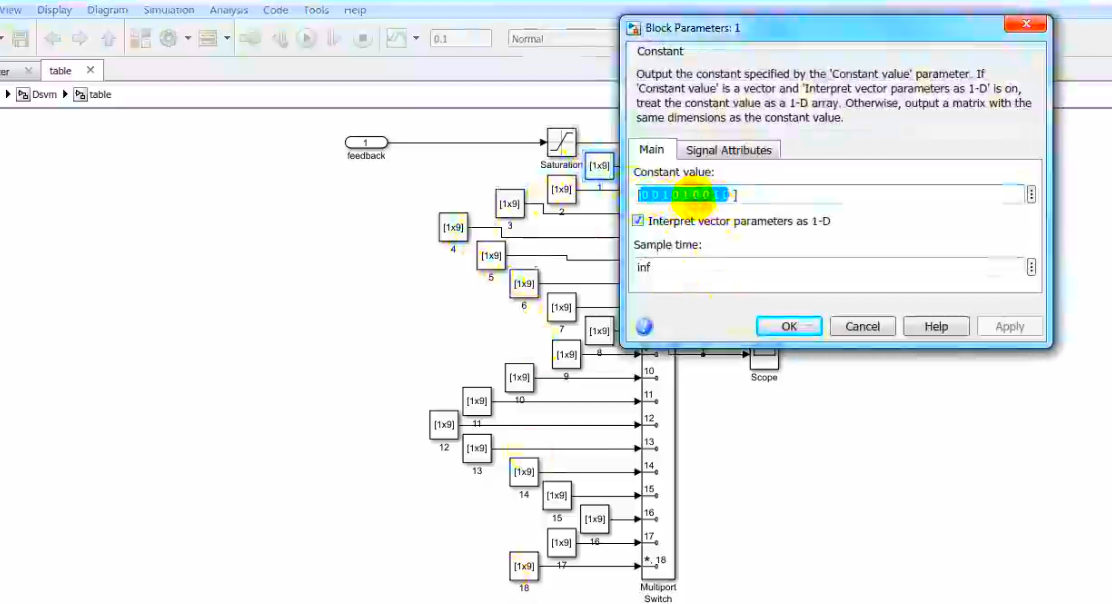

یک عدد در نظر گرفتهایم به این شکل در این حالت که تعداد ما کمتر شود و بتوانیم آن را پیادهسازی کنیم. هر دوعدد حالت را یکی گرفتیم و از 18 استفاده کردیم که مثلاً برای اولی حالت 0 و 1 های ما به این نحو هست،
برای دومی متفاوت هست
و در کل این 18 عدد آن 36 حالتی را که قرار هست در حالت DSVM پوشش داده شود را پوشش میدهد و خروجی همهی اینها وارد پالسها میشود بعد از اینکه این پالسها را تولید کردیم یا وارد یک سری گروهی میشود
که این هر کدام به صورت Global هستند

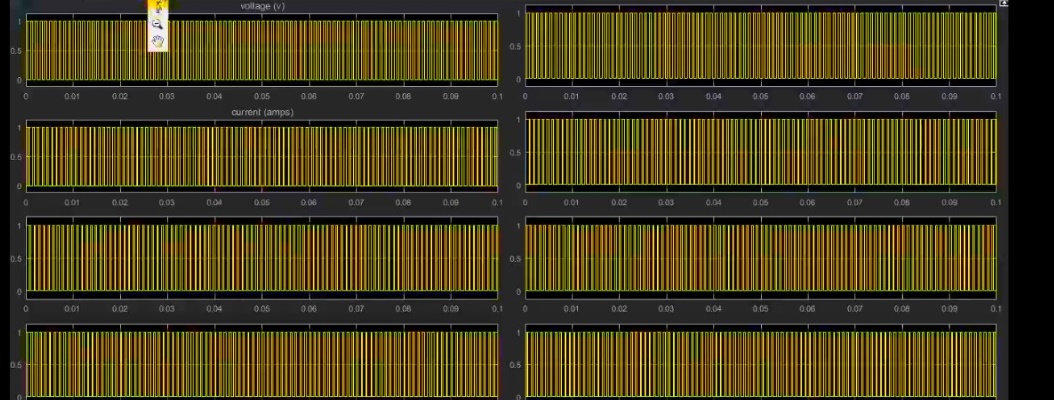

و هر کدام از اینها وصل هستند به یک قسمت که اگر شما ببینید وصل میشوند به هر کدام از این سوییچهایی که در این قسمت هست. به یک سری From وصل میشوند From هایی که در ماتریکسکانورتر ما هستند و میتوانند این عمل را برای ما انجام دهند میبینید و هر کدام از اینها مثلا دیگری را اگر نگاه کنید، مثلاً این نمونه شماره 7 و به این سوییچ وصل هست. هر کدام از اینها به یکی از این From ها متصل میشود و در نهایت یک اوسکوپی را در اینجا قرار دادیم که بتوانیم خروجی این سوییچزنی را ببینیم حالا من اگر شبیهسازیام را Run کنم میبینم که به راحتی این شبیهسازی Run میشود و هر کدم از این فرکانسهای سوییچزنی را میتوانم اینجا ببینم. همانطور که میبینید میزان سوییچزنی چون زمان آن بسیار زیاد است برای سوییچزنی، خیلی به هم پیوسته هستند
و میتوانم یک تکهای از این را ببینم. میبینید که به صورت دقیق و منظم سوییچزنیها در یک بازهی در حد میلیثانیه نمایش داده میشود. بین 12 تا 14 میلیثانیه مثلاً میتوانیم این سوییچزنیهایمان را ببینیم
و هر کدام از اینها گفتم که متصل میشوند به یک عدد از این سوییچهای ما و در نهایت خروجیهایی را ما میتوانیم از جریان کشیده شده و سایر قسمتهایمان ببینیم.
این جریانی هست که از سیستم کشیده میشود و ولتاژ ورودی سیستم ما هست که همهی اینها را میتوان به خوبی دید و در نهایت این شبیهسازی هست که قابل؟؟؟؟؟؟ هست. امیدوارم که این شبیهسازی مورد استفادهی ما قرار بگیرد.
