توزیع اقتصادی برای شبکه های هوشمند با قدرت باد تصادفی

توضیح کامل متن

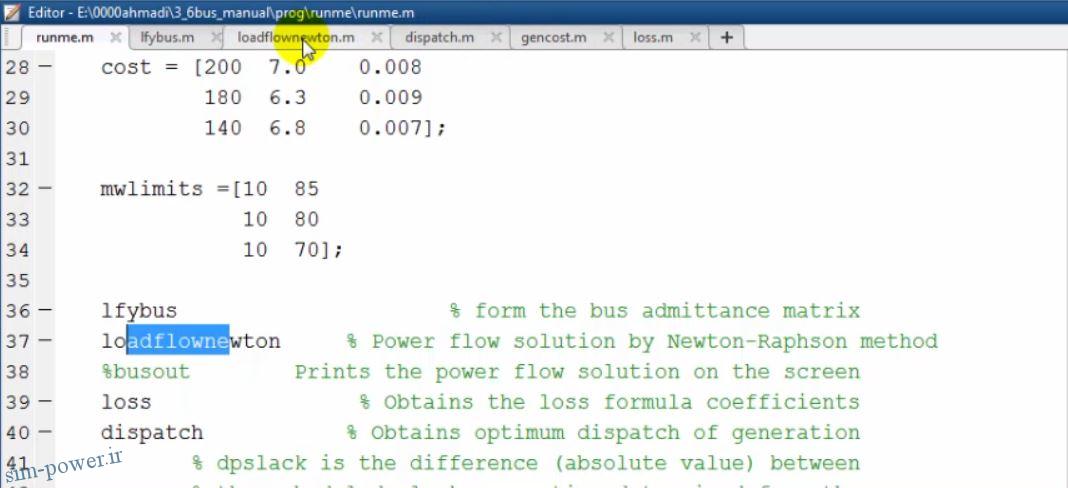

کاری که انجام شده از به اصطلاح چندین برنامه براش نوشته شده، یکی runme هست که برای clear all  و clc میاد و تمام این به اصطلاح variable هایی که در workspace هست رو پاک می کنه و close all force میاد و برای شما بلافاصله تمام پنجره ها رو می بنده،

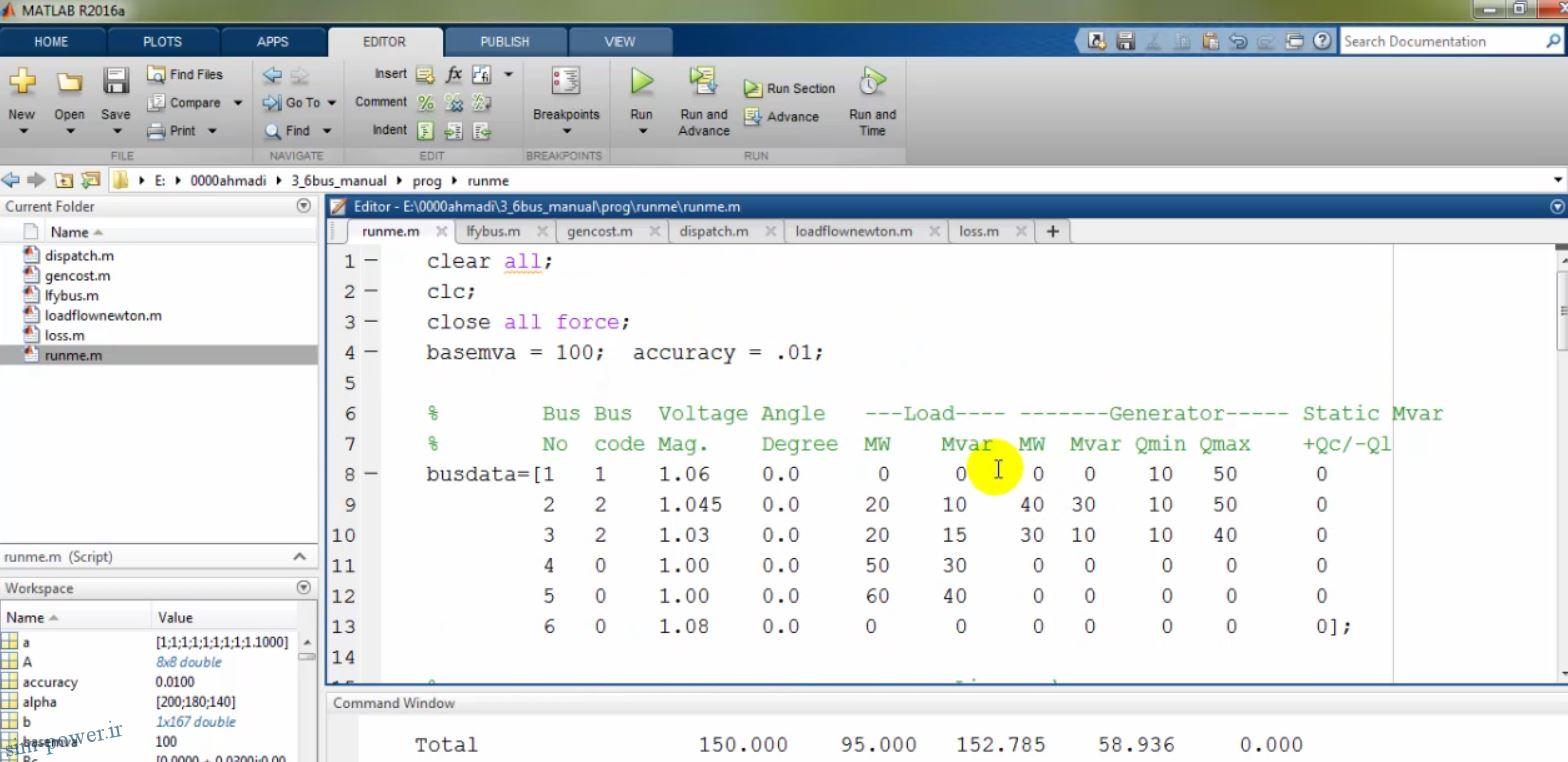

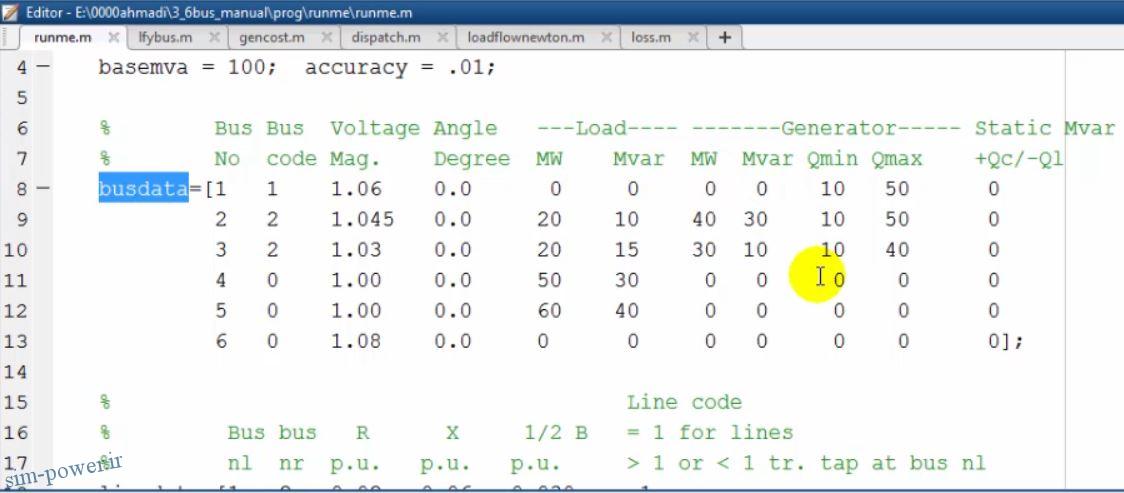

یک basemva  صد mva در نظر گرفتیم و یک accuracy یک صدمی رو براش در نظر گرفتیم که تا حد یک صدم mva می بایست که itretion ها را ادامه بده. busdata را برحسب دادها های مقاله در نظر گرفتیم

و linedata و cost و mvlimits رو براش در نظر گرفتیم. اینجا میاد و برنامه به اصطلاح lfybus رو فراخوانی می کنه

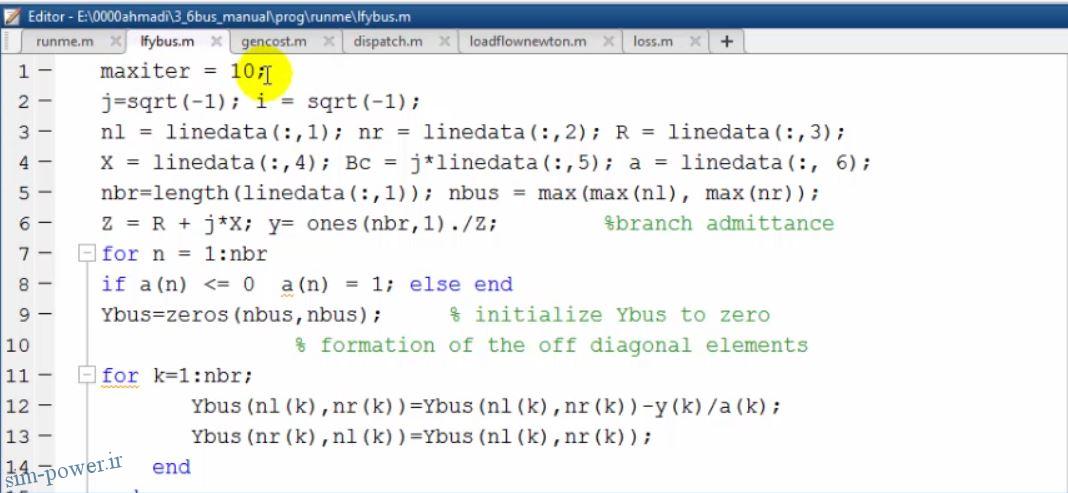

که اومدیم یک itretion  اولیه براش 10 تا در نظر گرفتیم. (1-)j=sqrt(-1); i=sqrt  هست، اینها رو براشون در نظر گرفتیم که بیاییم و قسمت های imagation یا به اصطلاح قسمت های موهومی را باهاش بسازیم. linedata رو میخونه و قسمت اول linedata رو در  nl1 ، nr میشه دومین ستون R ، X ، Bc و a  هر کدوم میان و linedata رو برابر خودشون قرار میدن.

nbr برابر طول linedata1 میشه و تعداد bus ها  برابر ماکسیمم  nl , nr قرار میگیره که بیشترین مقدارش که هر کدوم باشه برابر اون قرار خواهد گرفت و z هم که مشخصه،

z= R+j*x و y رو برای اولین گام میاییم برابر یک قرار میدیم و از اونجا میاییم و  fbus رو شروع می کنیم تعداد رو برحسب 1 تا nbr میذاریم

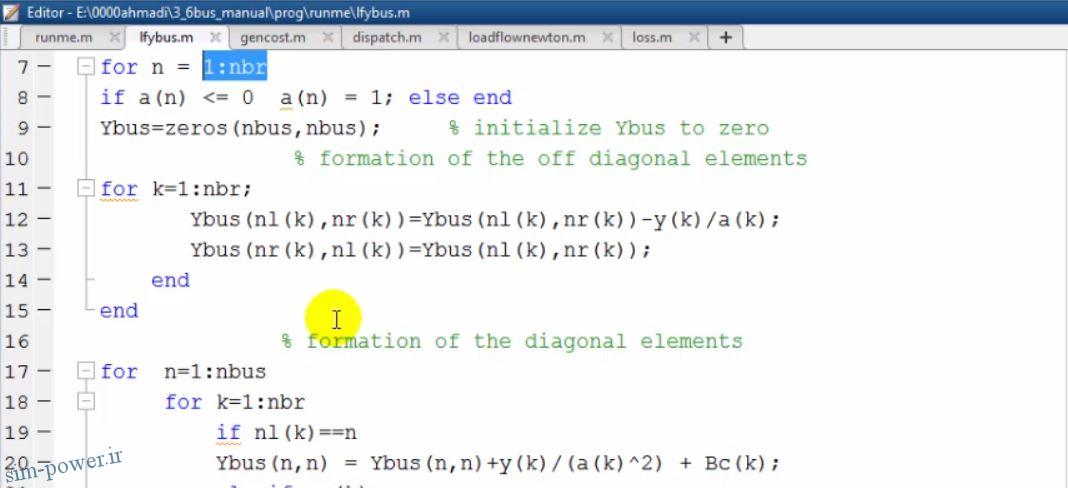

و چنانچه a<0 شد a=1 قرار میدیم و Ybus رو برابر zero  همه رو صفر در نظر می گیریم برای اولین بار تا بیاییم Ybus ها رو با استفاده از فرمول های فصل شش کتاب به اصطلاح هادی سعادت بیاییم و محاسبه کنیم

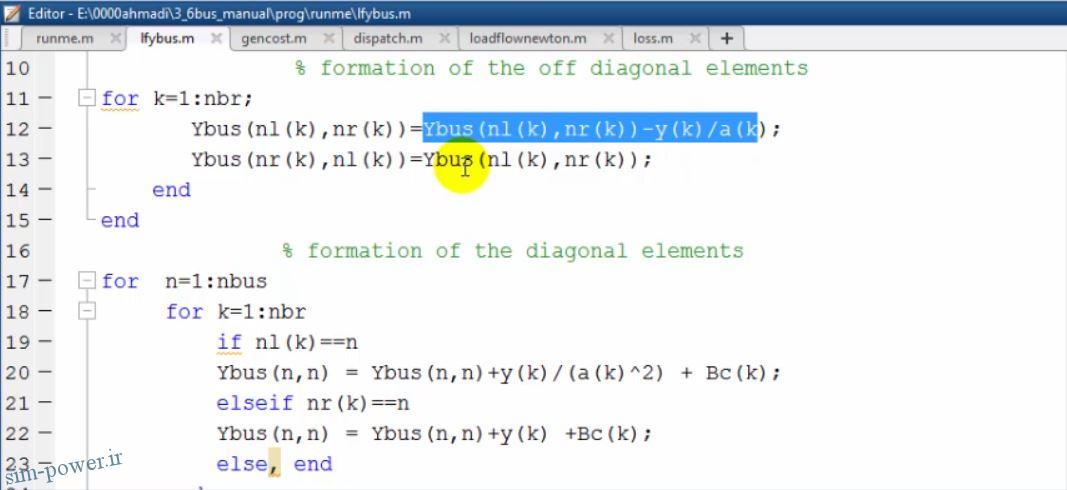

که می بینید همین گونه رفتار کرده و حالا دوباره اینجا میاییم و Ybus ها رو برحسب تعداد nbus میاییم و محاسبه می کنیم با استفاده از فرمول و بعد از اون میاییم و شکل هاش رو ترسیم می کنیم و plot می کنیم، بعد از این قسمت می رسیم به loadflow که برحسب Newton-Raphson هست و اینجا نوشته شده این loadflow برحسب  Newton-Raphson  .



ns , ng و یک سری پارامترهایی را اول برابر صفر قرار می دهیم و nbus رو برابر length busdata قرار میدیم و حالا میاییم طبق اون loadflow  گفته شده توی درس به اصطلاح درس بررسی سیستم های قدرت هادی سعادت ، اینها نوشته شده و در آخرش plot میشه و خلاصه اینکه بعد از اینکه ما بیاییم و سیستم رو run کنیم.

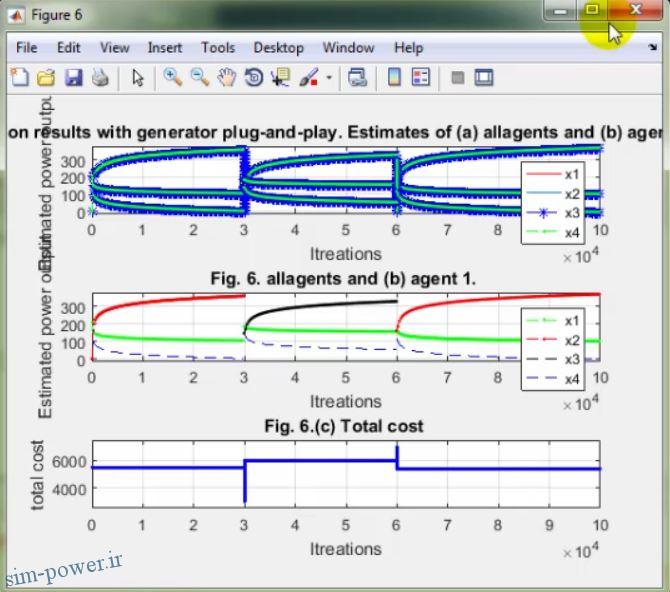

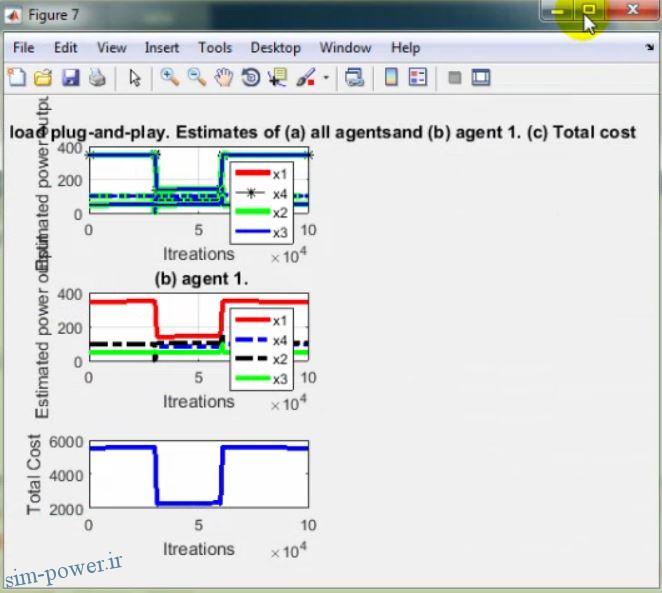

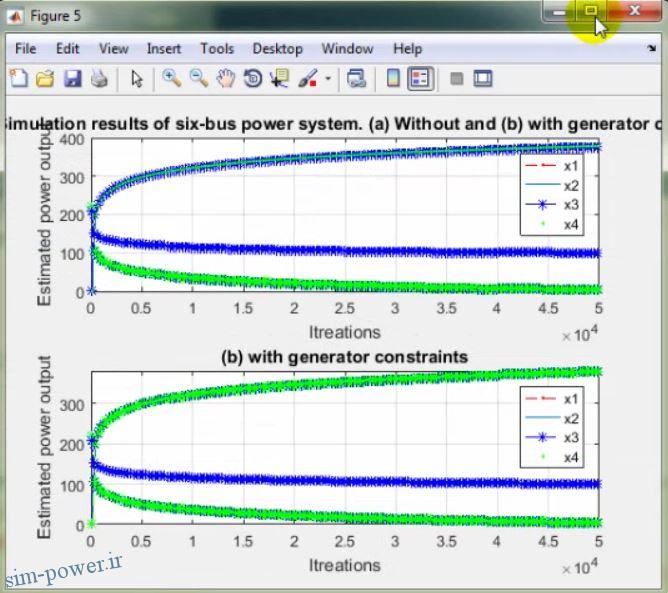

تمام این برنامه میاد برای ما اجرا میشه و در نهایت می بینیم که نمودارهایی که به اصطلاح داده شده در این مقاله برای ما بدست میاد که حالا در اینجا هم به وضوح دیده می شوند.
