قیچی کردن عناصر گرافیکی

قیچی کردن عناصر گرافیکی

گرافیک هندلی نقش مهمی در برنامه نویسی گرافیکی متلب ایفا می کند و نیاز است کاربران حرفه ای متلب با این بخش و توانایی های آن بیشتر آشنا شوند.

به صورت پیشفرض در متلب خطوط از چهارچوب محورهای مختصات خارج نمی شوند ولی نوشته ها را می توانید در محیط خاکستری رنگ و حتی روی اعداد محورهای مختصات چاپ کنید. در این برنامه قصد داریم با کمک گرافیک هندلی و تغییر خواص این عناصر این حالت را عکس نماییم.این خاصیت را در متلب clipping  می نامند .

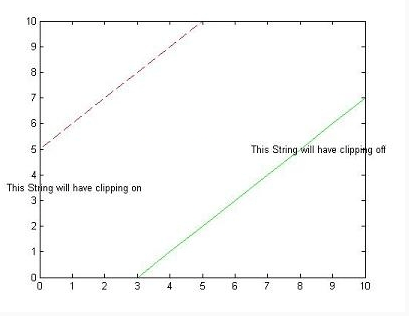

185

ابتدا برنامه زیر را اجرا می کنیم :

x = -5:15;

LineHandles = plot(x,x+5,’–r’,x,x-3,’g’);

TextHandles(1) = text(6.5,5, ‘This String will have clipping off’);

TextHandles(2) = text(-1,3.5,’This String will have clipping on’);

axis([0 10 0 10]);

اگر به انتهای برنامه خطوط زیر اضافه نموده و دوباره برنامه را اجرا نمایید نتیجه ی جدیدی حاصل می شود :

set(LineHandles(1),’Clipping’,’off’);

set(TextHandles(2),’Clipping’,’on’);
