دوستان در این بخش قرار هست که ما سایر خروجی‌هایی که میتوانیم در سیمولینک متلب بگیریم برایتان به‌عنوان آخرین بخش توضیح بدم و همچنین یک مرور کوچکی هم بر بخش‌های قبلی میتوانیم داشته باشیم. اسکپ رو فلوتینگ اسکپ و اسکپ رو که برایتان به‌صورت کامل شرح داده بودم ولی اینکه مثلاً شما بیاید و یک دیسپلی داشته باشید

103

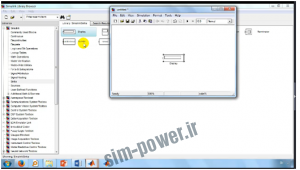

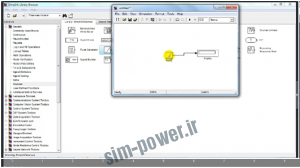

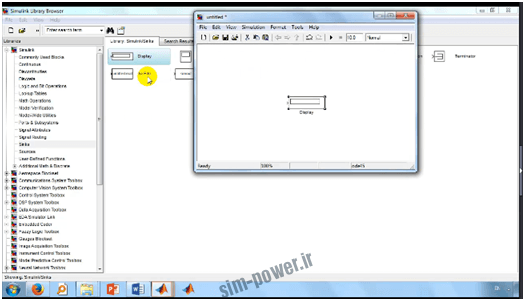

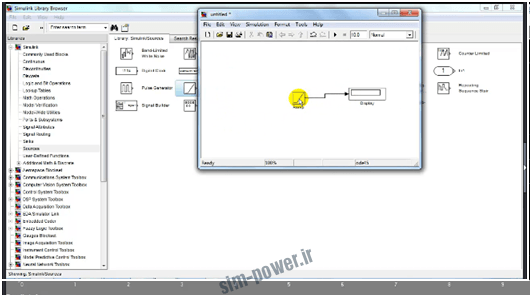

 یعنی زمانی که دارد شبیه‌سازی برای شما انجام می‌شود شما می‌خواهید اعداد رو به چشم خودتان بعضی وقت‌ها ببینید و درصورتی‌که نیاز بود همان‌جا بلافاصله stop بزنید و یکسری چیزهایی رو یادداشت کنید این دیسپلی به‌صورت live به‌صورت زنده می‌آید برای شما نمایش میدهد که چه اتقافی دارد برای شما توی متلب می‌افتد .به‌عنوان نمونه همین دیسپلی رو متونیم روی یک نمودار سینوسی یا رمپ بیایم و این‌رو انجامش بدهیم. یک سورس رمپ رو یا یک سورس شیب رو میایم به این دیسپلیمون وصل می‌کنیم

83

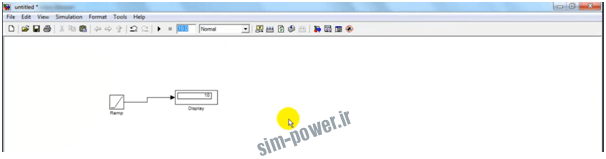

و می‌بینید که slope  یک هست یعنی یک درجه می‌آید افزایش پیدا میکند. بعدازاینکه ران کنیم،می‌بینید که دیسپلی رو 10 زد

84

چون سرعت شبیهسازی ما بسیار زیاد هست شما نتوانستید آن رو ببینید که این از 0 تا 10 تغییر کرد. برای اینکه شما بتونید این قضیه رو بهتر ببینید ما میایم 10 3eمیگزاریم رو بازمیبینید که سرعت شبیهسازی بسیار زیاد هست و شما نمیتوانید از 0 تا این قسمت رو بیاید و ببینید .همچنین یکی دیگر از خروجیهایی که به شما میتواند نمایش بده؛خروجیتان راxy  graph هست که بهصورت یک گراف ایکس در وای میآید و برای شما ترسیم میکند.
